OSSC, надстройка

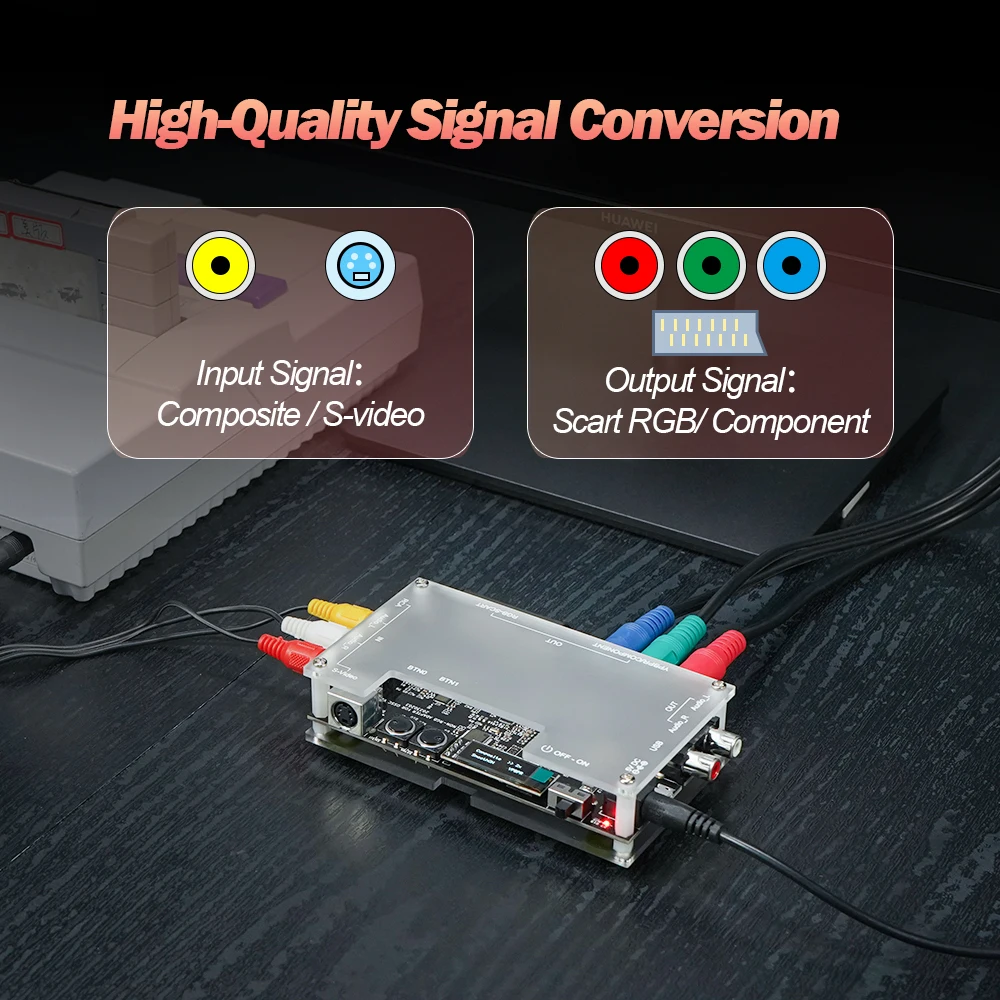

Преобразуйте составные сигналы и сигналы s-видео в сигналы компонента и SCART, с вариантами сглаживания и linedoubler. Его можно использовать не только в сочетании с OSSC, но также в качестве автономного преобразователя на старых телевизоров.

Особенности:

1) входы: композитные, S-video
2) выходы: SCART, компонентный
3) удвоитель линий и режим сглаживания

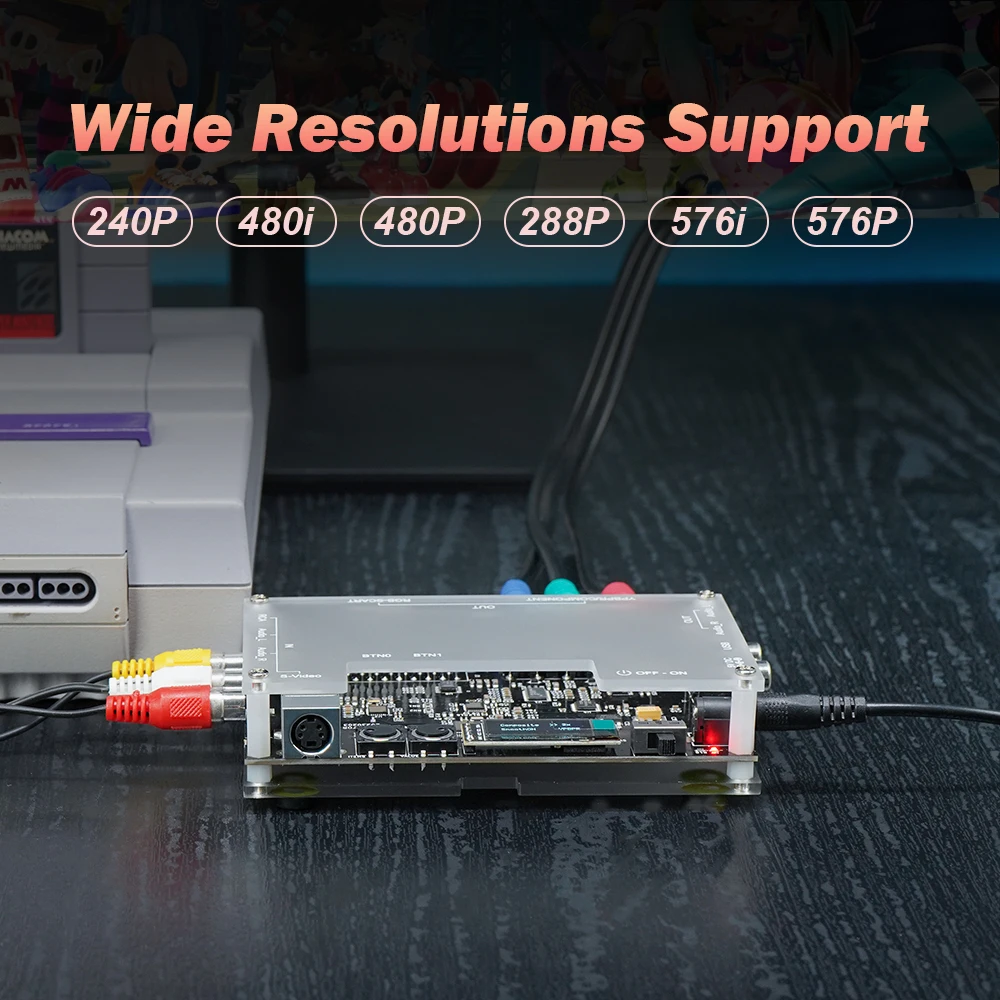

4) Поддержка: 240p, 288p, 480i, 576i, 480p, 576p
5) Поддержка большинства ретро-игровых консолей и некоторых других видеопродуктов с низким разрешением
6) Автоматическое обнаружение NTSC, NTSC-443, PAL, PAL-60, SECAM
7) простое управление, только две кнопки
8) Возможность обновления прошивки USB

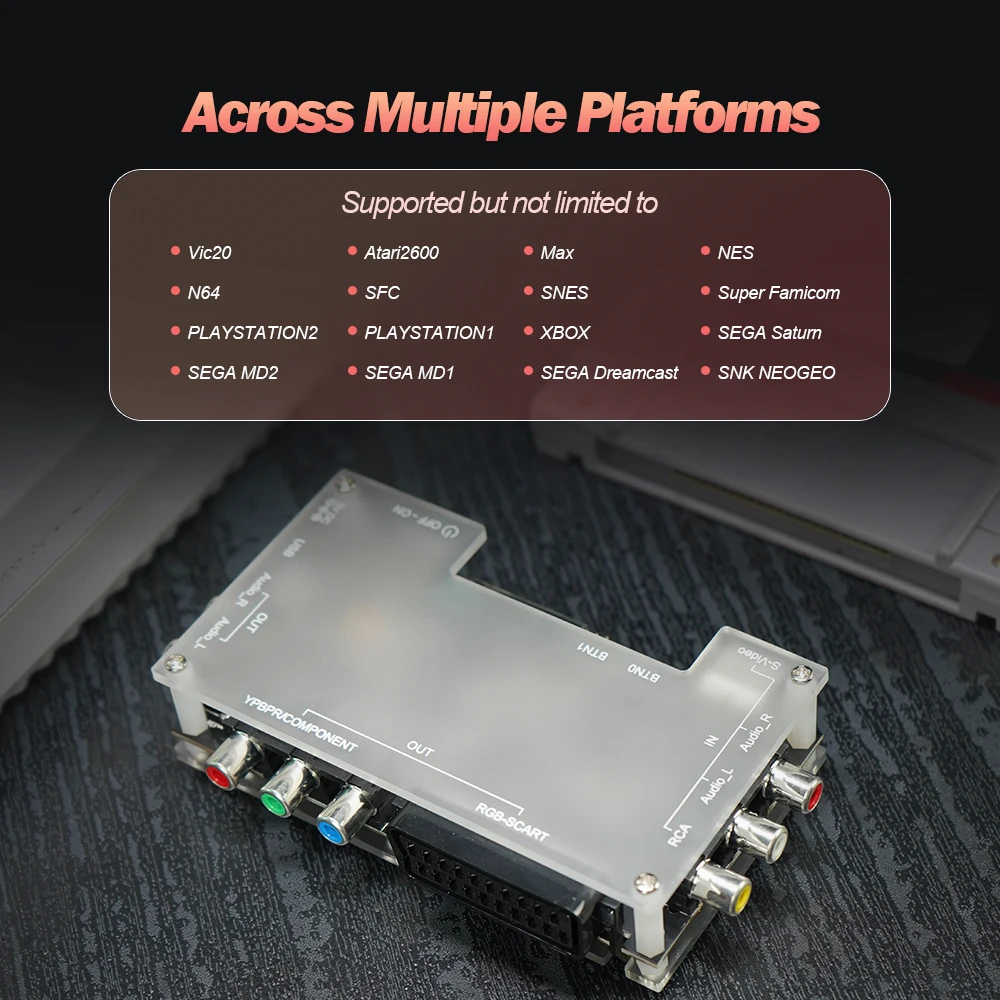

Поддерживаемые консоли (не поддерживает PAL-M консоль)

Поддерживается, но не ограничивается:

Для Vic20
Для Atari2600
Для N64
Для SFC
Для пьес 2
Для игр 1
Для SEGA MD2
Для SEGA MD1
Для Msx
Для SNES
Для XBOX
Для SEGA Dreamcast
Для NES
Для супер фамиком (Не поддерживает AV Famicom в Бразилии)
Для SEGA Saturn
Для SNK NEOGEO

Кнопки, разъемы и внешние элементы управления

S-видео вход:

Подключите источник S-video (4-контактный разъем) к этому входу, другие источники не поддерживаются.

AV Вход:

Стандартный Композитный (RCA) разъем. Вы можете подключить такие источники, как Nintendo Super Famicom, Nintendo GameCube, N64 и т. д.

Выход SCART:

Выводит только сигнал RGB и аудиосигнал, не выводит компонентный и композитный сигнал. Может быть напрямую подключен к ossc AV1 in (интерфейс OSSC SCART).

Компонентный видеовыход:

Вывод сигнала Ypbpr с интерфейсом аудиовыхода, может быть напрямую подключен к телевизору или OSSC.

Аудио выход:

Прямой доступ к аудио.

Режим ввода:

Переключите входной Композитный & S-video.

Штекерное гнездо постоянного тока Входная мощность:

Любое зарядное устройство Micro USB приличного качества можно использовать для питания надстройки OSSC, так как это очень эффективное устройство. Также вы можете использовать разъем постоянного тока 5,5*2.1 мм, разъем питания. ** Обратите внимание, что вы можете подключиться только к DC 5V.

Выключатель питания:

Переключает питание и включение.

BTN0 (выбор пункта меню):

Кнопка ввода предназначена главным образом для выбора пунктов меню, отображаемых на ЖК-дисплее.

BTN2 (Выбор параметров):

Переключить каждую функцию, соответствующую пункту меню.

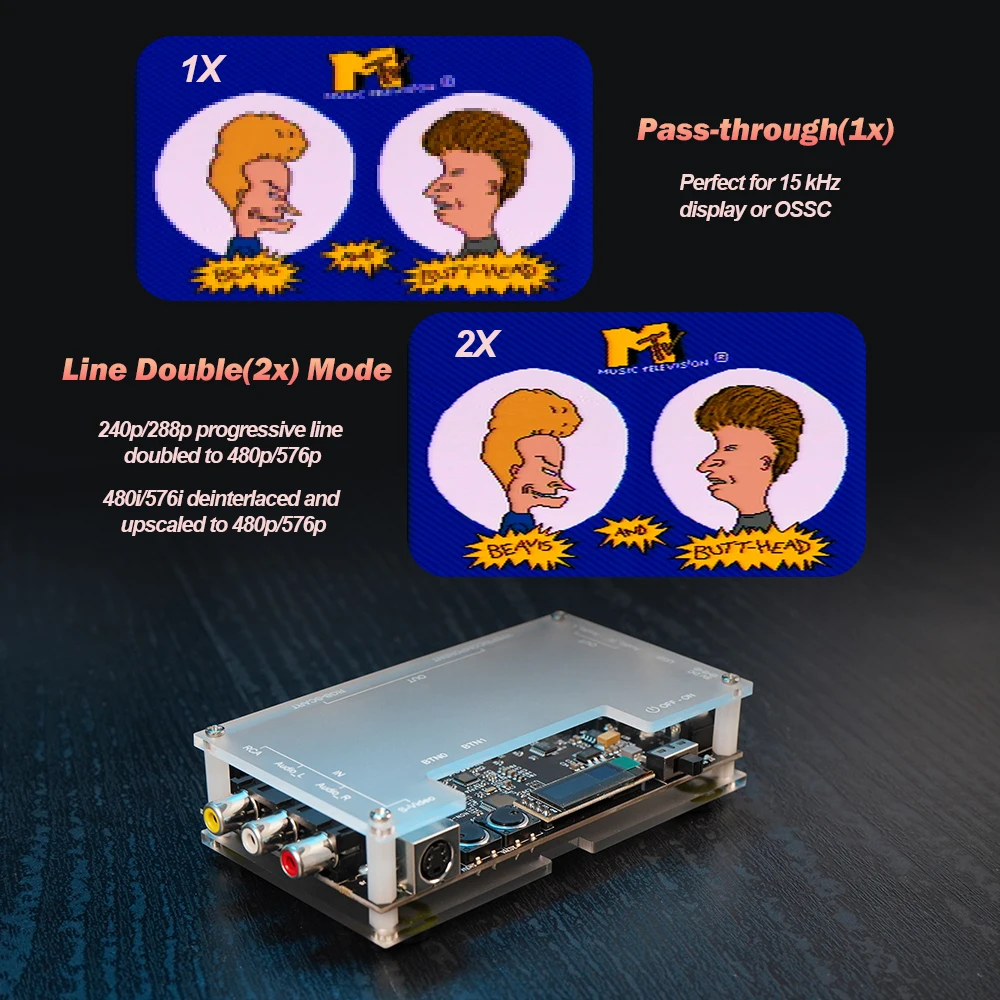

Режим 2x/1x:

2x ON-это стандартный «Линейный двойной» режим, который выводит 480p/576p. Это режим, который система использует по умолчанию при включении. 1x ON просто выводит любой входной сигнал, не меняя разрешения.

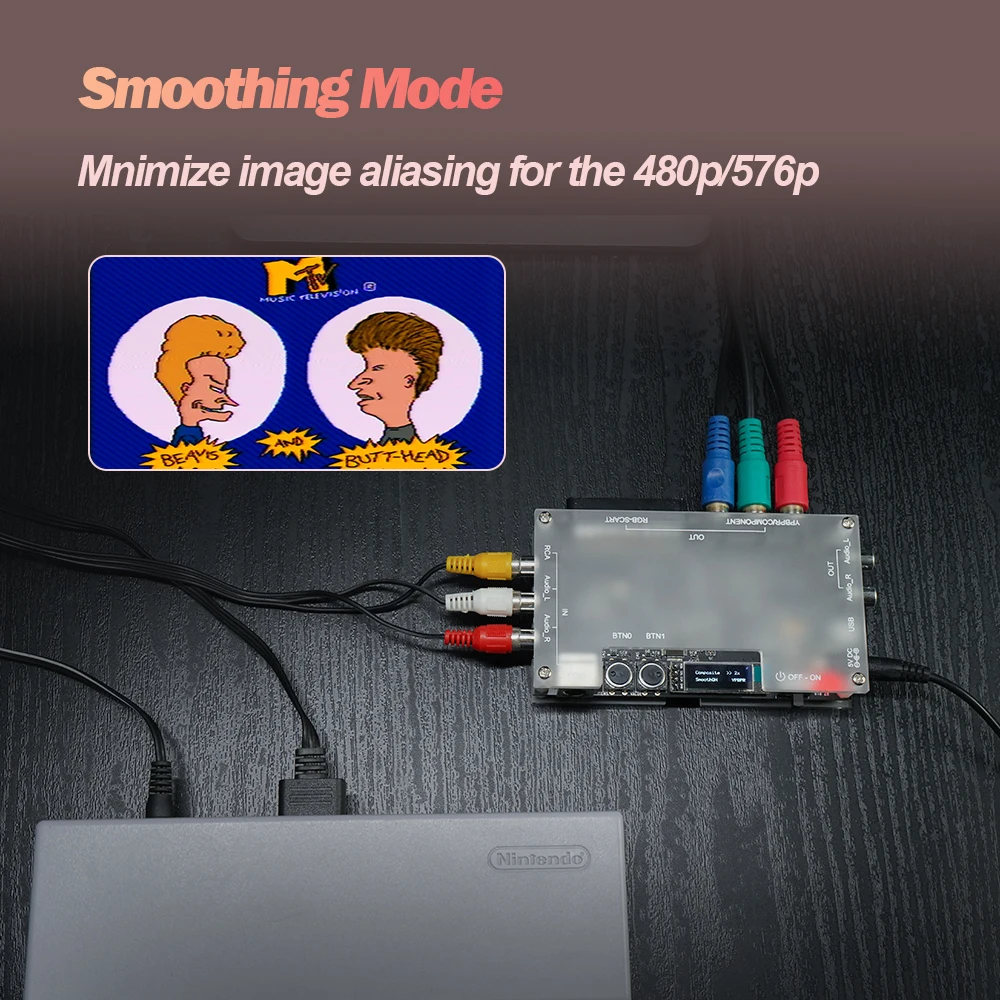

Режим включения/выключения сглаживания:

В этом режиме добавлена опция фильтрации для минимизации сглаживания изображения для вывода 480p/576p.
** Обратите внимание, что функция сглаживания запускается только в режиме 2X.

Режим вывода:

Этот режим переключает выходной порт видео.
** Когда плата дополнения OSSC использовалась вместе с OSSC, OSSC может не получить сигнал вовремя, что приведет к отсутствию сигнала или черному экрану. На этом этапе просто перезапустите OSSC.

Вход USB:

Вы можете использовать этот интерфейс USB для обновления прошивки, также вы можете использовать его для питания надстройки OSSC.

Подключение дополнительной платы OSSC

1) Подключите соответствующий источник к композитному интерфейсу или интерфейсу входа S-video.
2) Подключайтесь к дисплею или OSSC через интерфейс SCART или компонентного вывода.
3) Убедитесь, что питание USB или питание постоянного тока было подключено. Затем включите дополнительную плату OSSC.
4) Выберите подходящий режим видео с помощью кнопки в соответствии с вашими потребностями для игры.

Характеристики Товара

Сигналы/разрешения:
Дополнение OSSC может принимать 240p/480i/288p/576i NTSC/PAL источники для конвертера в 480p/576p SCART или вывод компонентов (480p для NTSC, 576p для приятеля). Например, сигналы 240p поддерживаются должным образом, что позволяет полностью прогрессивно увеличивать линейку до 480p. Сигналы 480i дечередуются и удваиваются также до 480p. Имейте в виду, что выходное разрешение этого устройства только до 480p/576p.
Нулевая задержка:
Дополнительная плата OSSC представляет собой устройство с нулевой задержкой, проверенное с использованием нескольких измерений и различных устройств.
Совместимость регионов:
Поддерживаются как сигналы NTSC, так и PAL, но они не могут быть преобразованы друг в друга. Это означает, что вы можете подключить любой сигнал, совместимый с вашим целевым устройством, но сигналы NTSC могут не работать на устройствах PAL, и наоборот.
Режимы сглаживания:
Режим сглаживания полностью основан на предпочтениях, потому что Средний Ретро-геймер предпочитает режим сглаживания отключен для 2D игр (SNES, Genesis и т. д.) и включен для 3D игр (N64, Saturn, И т. Д.). Но режим сглаживания может помочь уменьшить мерцание в некоторых играх только с 480I.
Совместимость:
Еще одна замечательная особенность дополнительной платы OSSC заключается в том, что она выводит истинный сигнал 480p/60hz или 576p/50hz, что делает ее совместимой с каждым устройством, с которым я его тестировал! Совместимость является большой проблемой для ретро-геймеров, так как современные дисплеи не привыкли к разрешению или частоте обновления этих старых консолей. Это устройство является отличным подспорьем для стримеров, которым нужны максимальные шансы на совместимость.
Сквозной режим:
Переведя дополнительную плату OSSC в сквозной режим (режим 1x), входящие композитные сигналы или сигналы s-video просто прозрачны и преобразуются в RBGS/YPBPR (вывод через интерфейс SCART/compunent). Это делает устройство идеальным транскодером для использования с дисплеями 15 кГц, такими как PVMs, или, конечно, OSSC.

Как обновить прошивку?

1. Скачайте программатор прошивки по ссылке на нашем сайте: www.bitfunx.com/product/OSSC-add-on-board
2. Нажмите и удерживайте кнопку BTN0 на плате надстройки OSSC, затем подключите кабель micro USB от
USB-порт надстройки OSSC к вашей WINDOWS 10 шт.
3. Программатор надстройки OSSC автоматически обнаружит устройство и отобразит последовательный порт, например «COM **».
4. Выберите файл корзины прошивки надстройки OSSC и нажмите кнопку «Обновить».

Использование дополнительных плат OSSC

Вы можете просто использовать два устройства в тандеме, поддерживает как композитное видео, так и s-video, а также расширенные функции ossc. Подключить дополнительную плату OSSC к OSSC очень легко. Все, что вам нужно, это от мужчины к мужчине или компонент кабель «Папа-папа». Тогда у вас будет доступ к известному движку scanline и режимам умножения линий OSSCs со всеми вашими источниками композитного видео и S-видео.

Согласно аксессуарам, представленным в нашем посылка, Есть два способа подключить OSSC и дополнительную плату OSSC. (Компонентный кабель на фиг.4 предназначен только для иллюстративных целей и не включен в посылка.)

Использование платы расширения OSSC с OSSC:

Согласно аксессуарам, представленным в нашем посылка, Есть два способа подключить OSSC и дополнительную плату OSSC.

Метод I:

1,1) Подключите соответствующий сигнальный кабель к композитному интерфейсу или интерфейсу входа S-video надстройки OSSC. Кабель с разделителем постоянного тока необходимо подключить к порту питания OSSC и надстройке OSSC.

1,2) scart кабель «Папа-папа» можно использовать для подключения выходного порта scart надстройки OSSC и входного порта scart OSSC.

Метод II:

2,1) Подключите соответствующий сигнальный кабель к композитному интерфейсу или интерфейсу входа S-video надстройки OSSC. Кабель с разделителем постоянного тока необходимо подключить к порту питания OSSC и надстройке OSSC.

2,2) как показано на картинке, стереофонический кабель с мужской головкой 3,5 мм к женской головке лотоса может быть подключен к порту аудиовыхода надстройки OSSC и порту аудиовыхода OSSC.

2,3) компонентный кабель следует использовать для подключения порта видеовыхода компонентов дополнительной платы OSSC и порта видеовхода компонентов OSSC.
(Компонентный кабель на рис. Приведен только в иллюстративных целях и не включен в посылка.)

Посылка список:

1) OSSC-надстройка
2) SCART кабель «Папа-папа»
3) кабель с разделителем постоянного тока (поддержка вилки питания постоянного тока 5 В)
4) 3,5 мм стерео Мужской кабель голова-голова лотоса
(Мы отправим Ваш заказ по вашему выбору)

FAQ

Q: Могу ли я подключить S-video и композитное видео одновременно (только с 1 включенной консолью)?
О: Да, конечно, без проблем, и это не создаст никаких помех для видео.
В: почему моему OSSC не удалось подключиться к плате дополнения OSSC?
О: перезапустите OSSC и повторите попытку, это Задержка сигнала.
