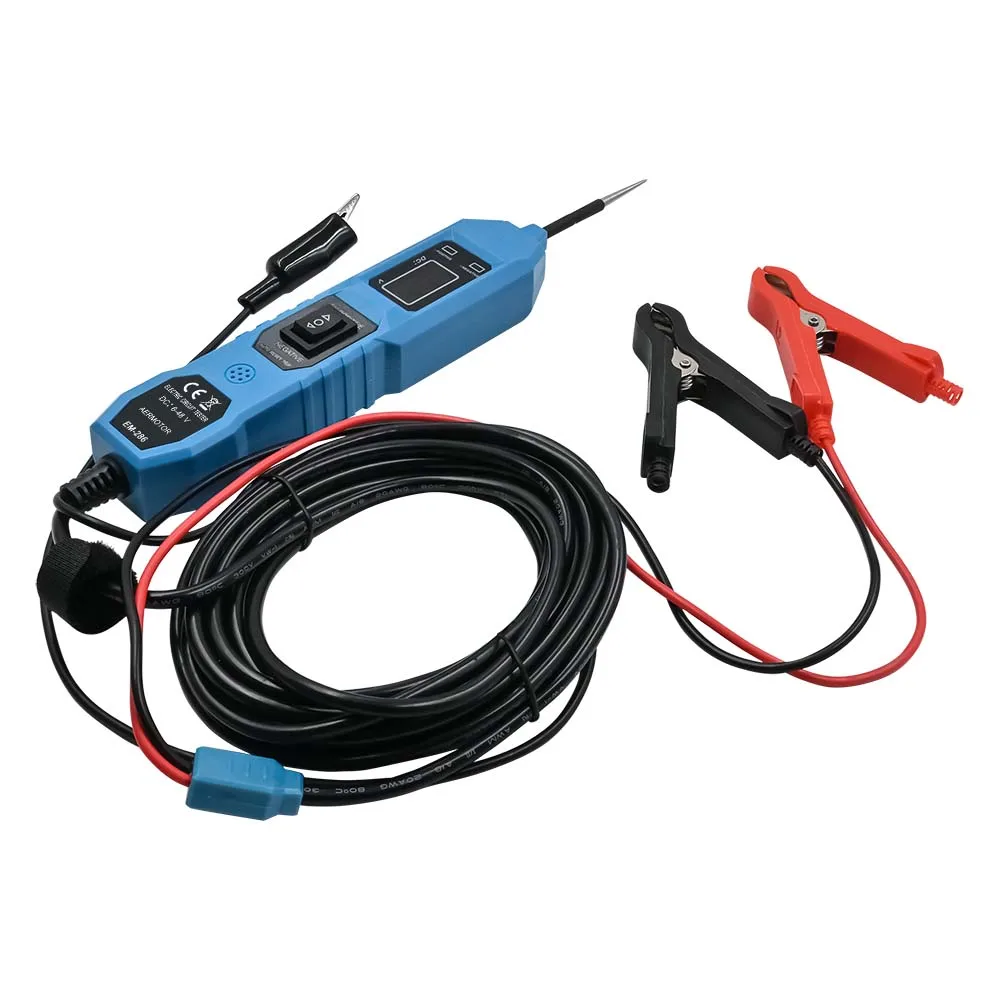

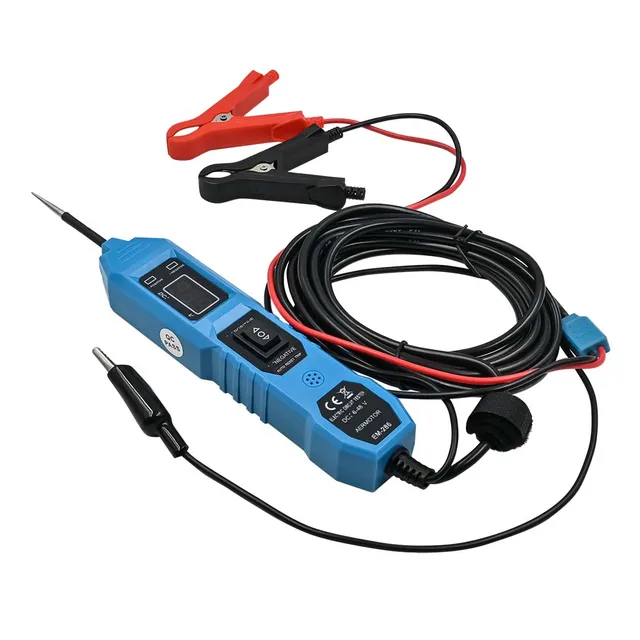

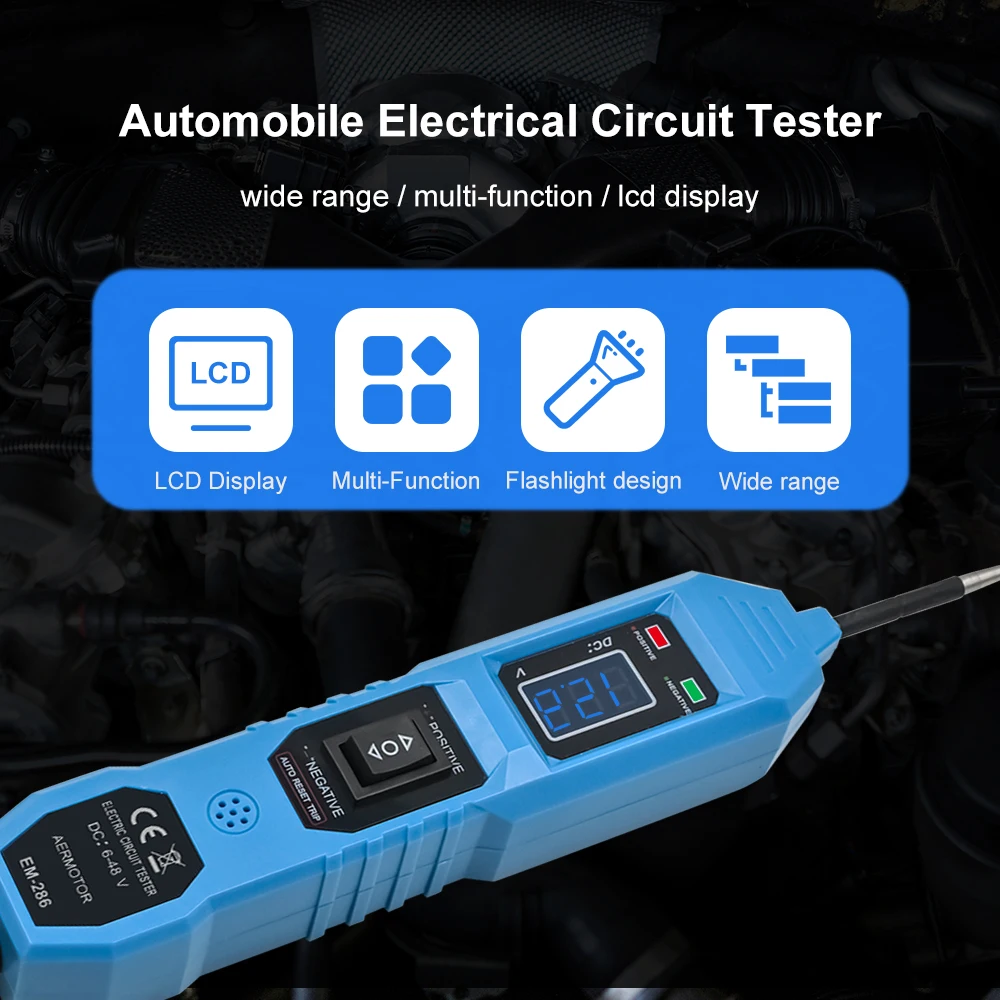

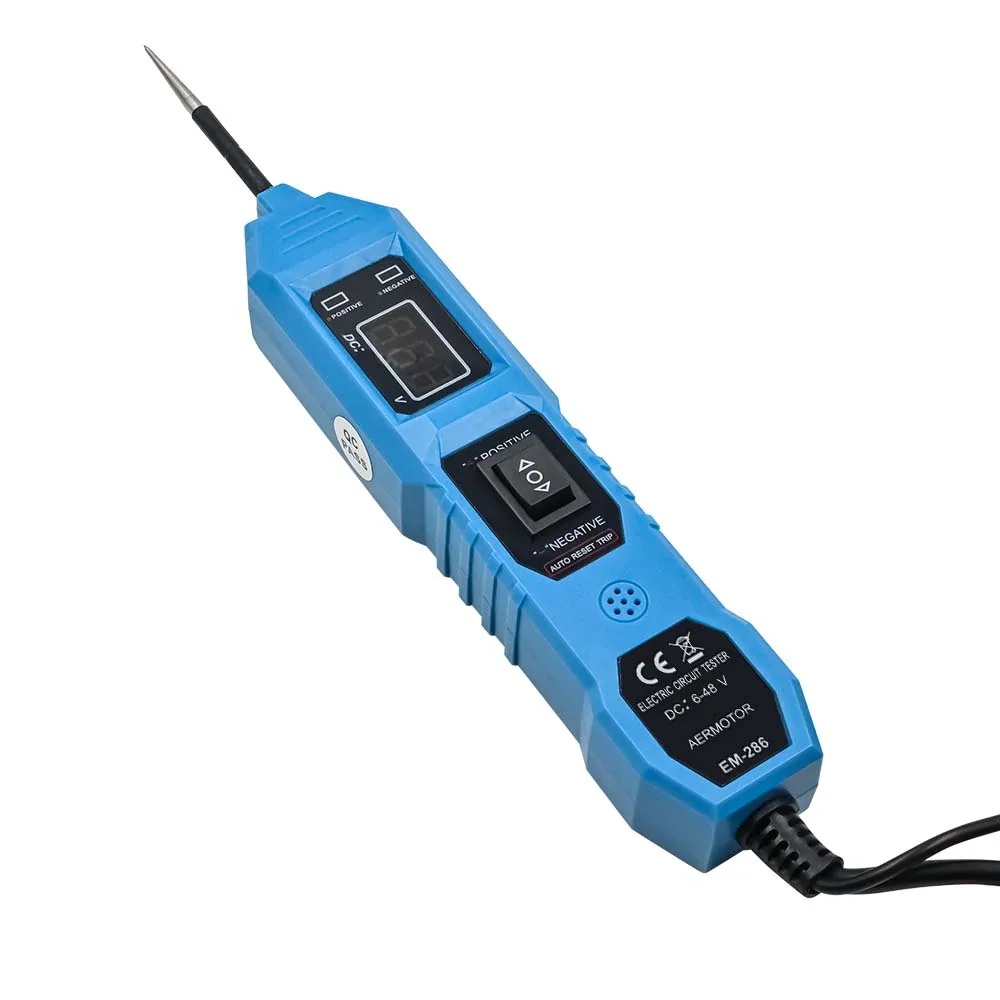

Тестер автомобильных электрических цепей Aermotor с дисплеем напряжения, светодиодный светильник, комплект зондов автомобильн...

описать:

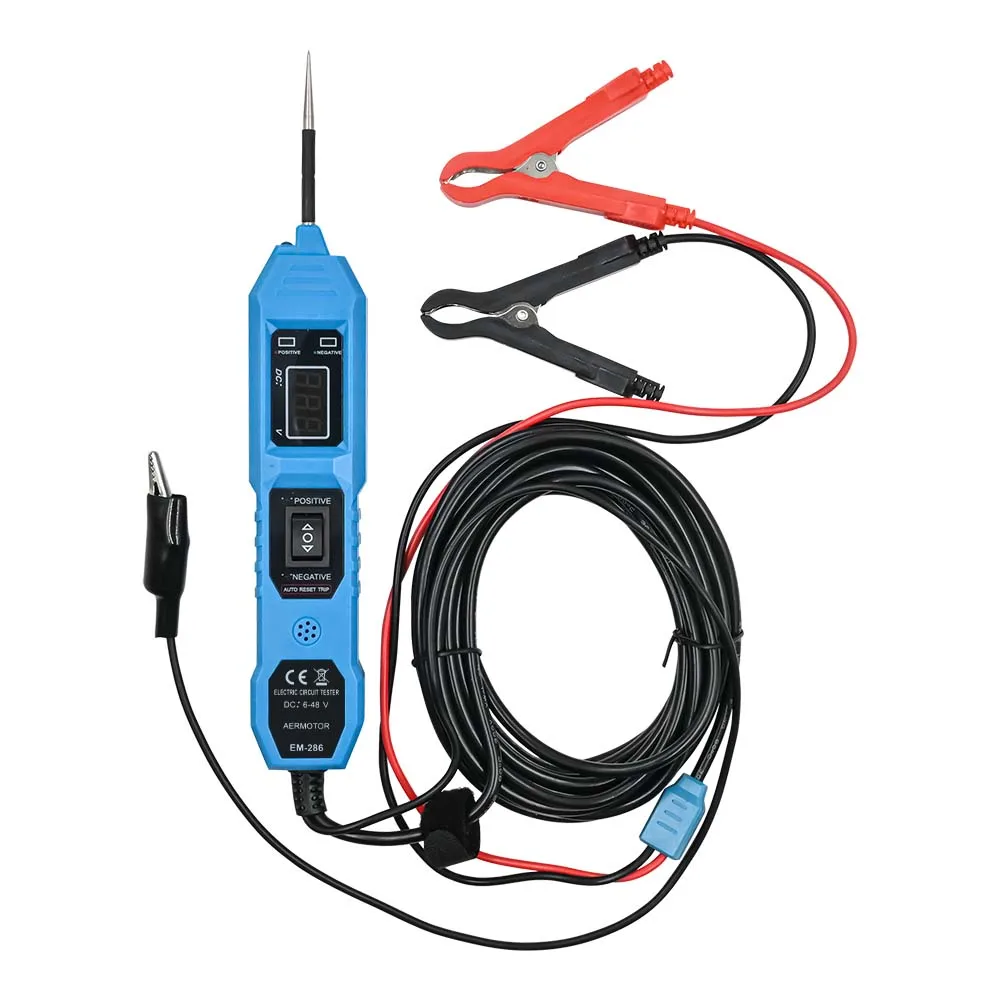

Тестер цепей, тестер автомобильных цепей со светодиодной подсветкой дисплея напряжения, комплект зондов автомобильной цепи питания, подходящий для 6-48 В постоянного тока

характеристика:

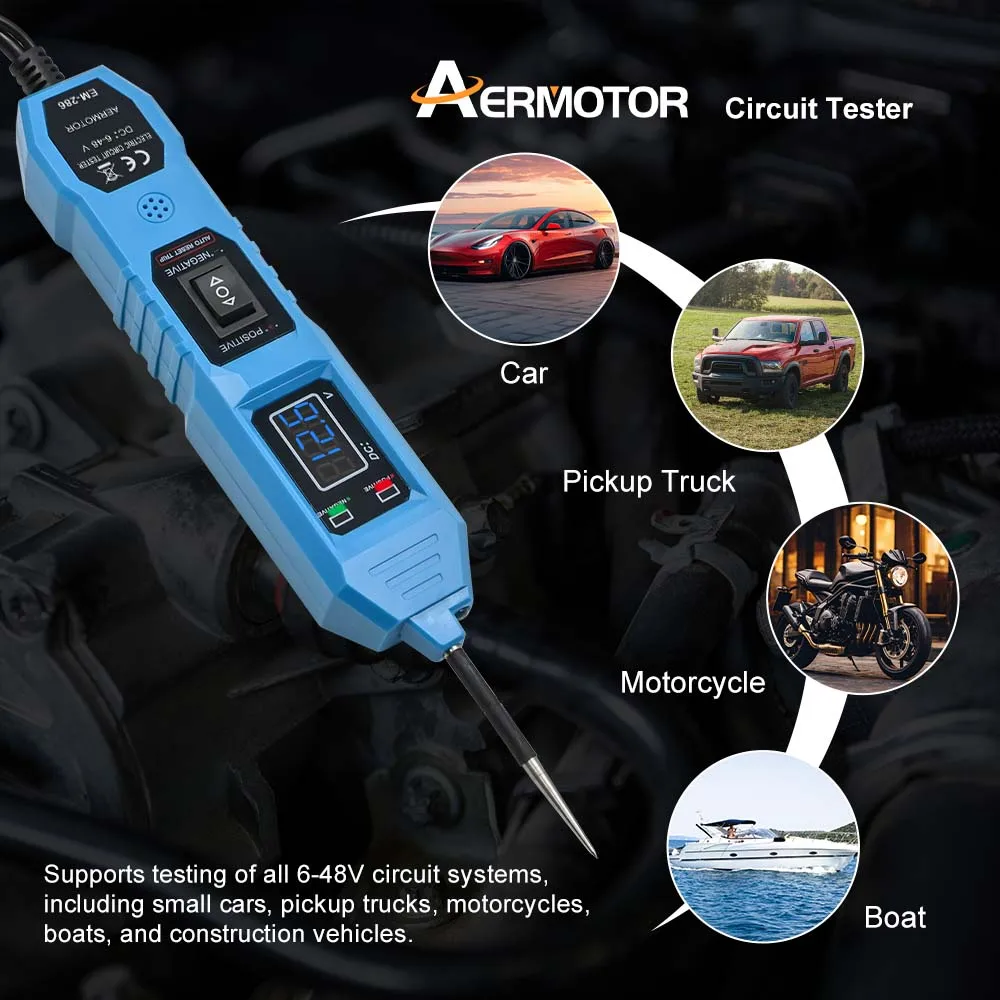

Точное измерение напряжения: этот тестер цепей способен измерять напряжения постоянного тока в диапазоне от 6 В до 48 В.Его точный цифровой дисплей обеспечивает более точные показания, чем другие обычные тестеры напряжения, что делает его незаменимым инструментом для надежной и точной диагностики электрооборудования автомобиля.

Защита от перегрузки: когда ток превышает 8 А, тестер цепей автомобильного зонда имеет функцию автоматического отключения, обеспечивающую безопасное и надежное использование, защищая пользователей и транспортные средства от потенциального повреждения.

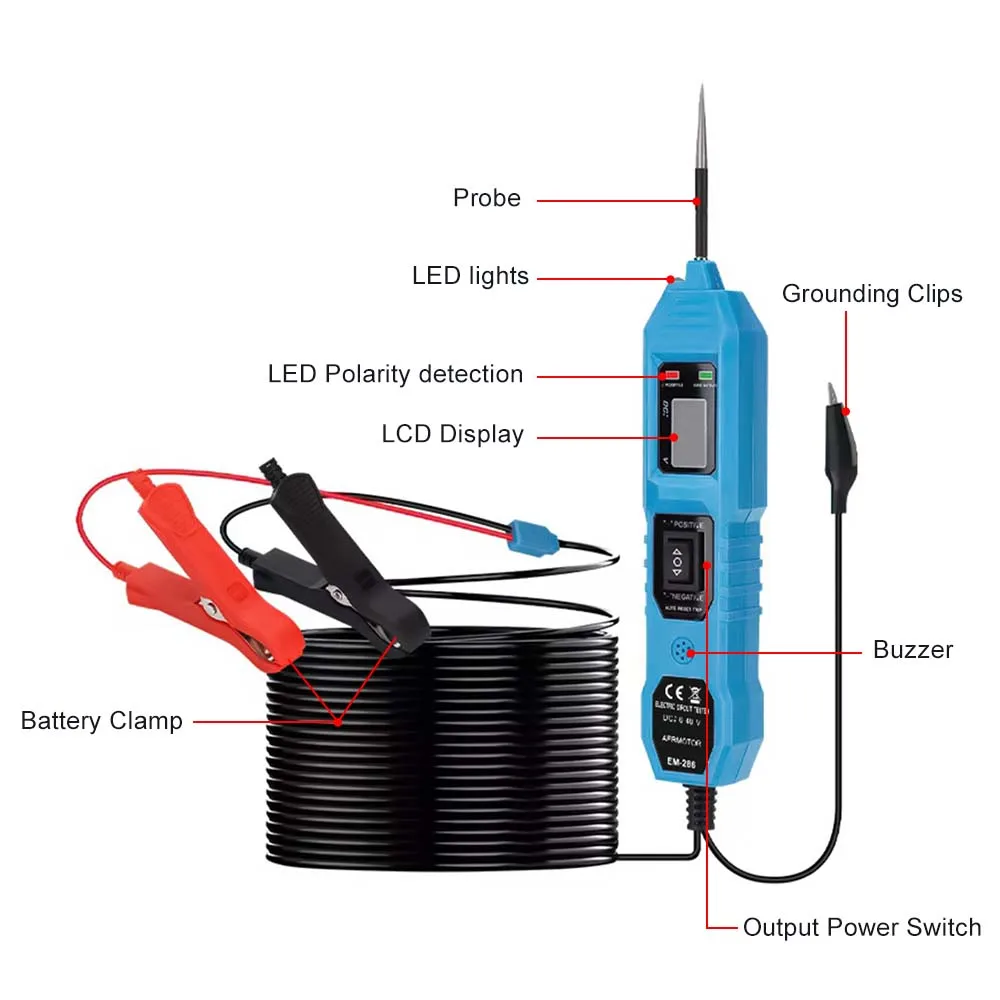

Встроенный зуммер и светодиодная подсветка. Тестер зонда оснащен встроенным зуммером и светодиодной подсветкой, что делает его простым и удобным в использовании даже в условиях низкой освещенности или темноты.

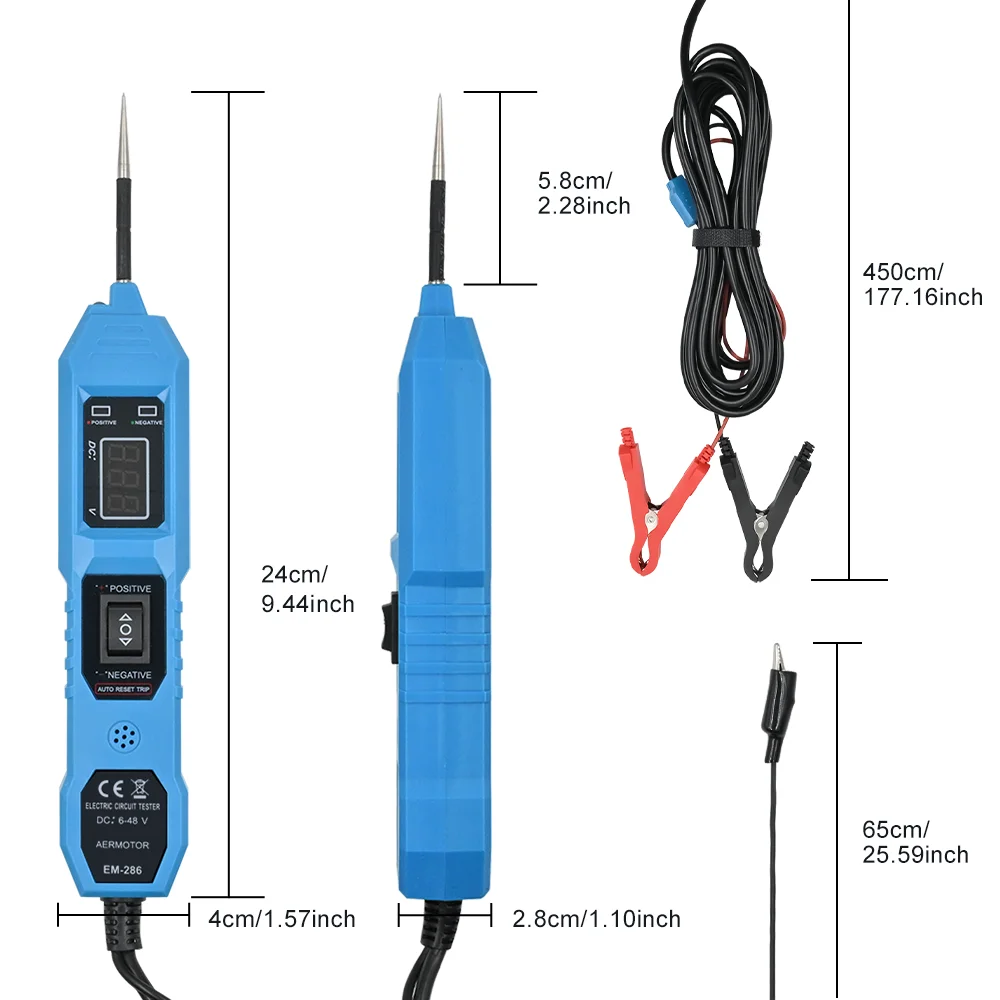

Увеличьте длину кабеля: тестер оснащен кабелем длиной 4,5 метра, который можно гибко протестировать спереди назад автомобиля, не теряя постоянно подходящего заземления автомобиля.

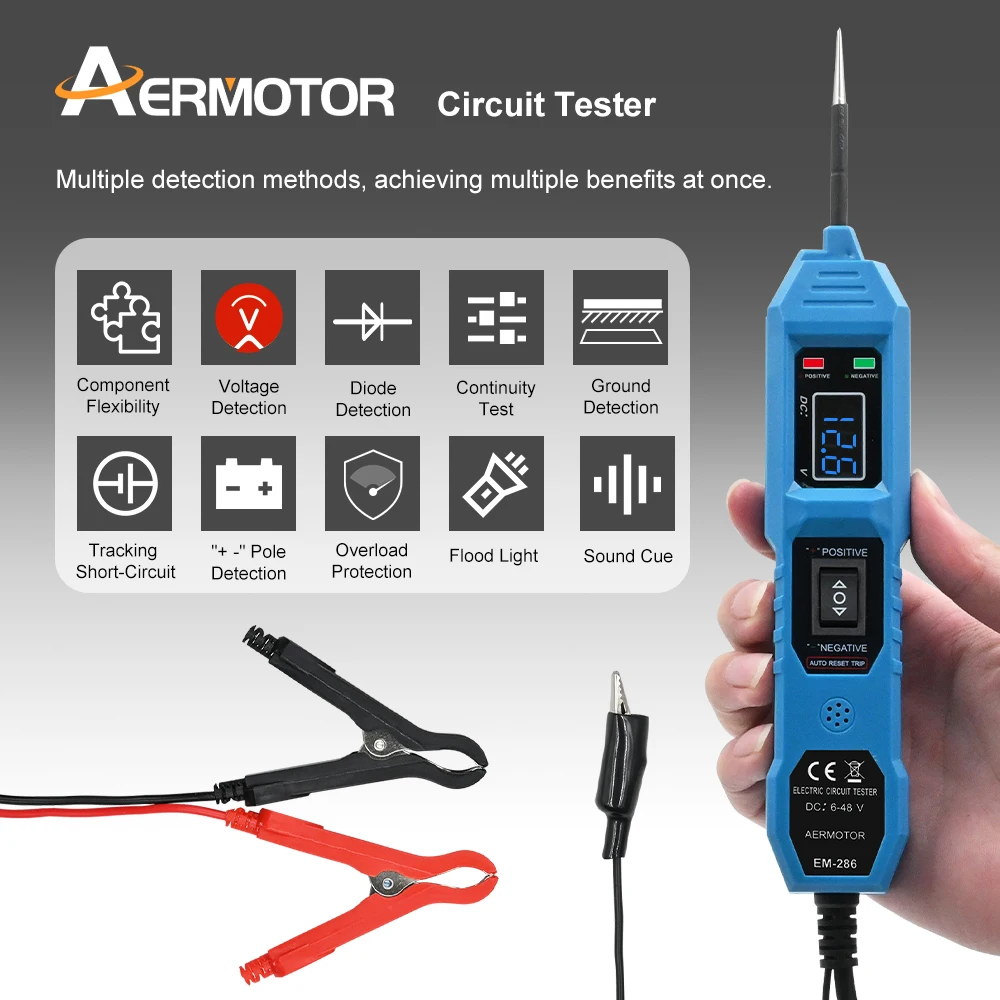

Широкое использование: тестеры автомобильных цепей предоставляют широкий спектр функций тестирования: от проверки целостности и полярности напряжения до отслеживания коротких замыканий и проверки контактов заземления.

способ использования:

1.)Отсоедините соединительный провод тестера.

2.)Красный зажим подключается к положительному полюсу аккумулятора, а черный зажим подключен к отрицательному полюсу аккумулятора;В это время синее число отображает текущее значение напряжения батареи и включает фары;Обратное подключение, не отображает значение напряжения, но индикатор все еще горит;

1: Самопроверка

Перед использованием тестера проведите самопроверку на отображение целостности устройства.

Нажмите кнопку тестера, чтобы ( ) положение, и светодиод на приборе загорится красным, указывая на то, что датчик выдает положительное напряжение.

После нажатия кнопки тестера в положение () светодиод на приборе загорится зеленым, указывая на то, что зонд выдает отрицательное напряжение.

3.)Отпустите кнопку и свяжитесь с датчиком тестера и положительной клеммой аккумулятора.В этот момент светодиод на приборе загорается красным, указывая на то, что на измерительном узле имеется положительное напряжение.

4.)Отпустите кнопку и подключите датчик тестера к отрицательной клемме аккумулятора.Светодиод на приборе загорится зеленым, указывая на то, что на измерительном узле есть отрицательное напряжение.

5.)Нажмите кнопку на тестере, чтобы ( ) положение, и светодиод на тестере загорится красным.Быстро прикоснитесь к зонду к отрицательной клемме аккумулятора (обратите внимание, что может генерироваться небольшая искра), светодиод на тестере изменится с красного на зеленый, и раздастся звуковой сигнал.

2.Используйте определение полярности

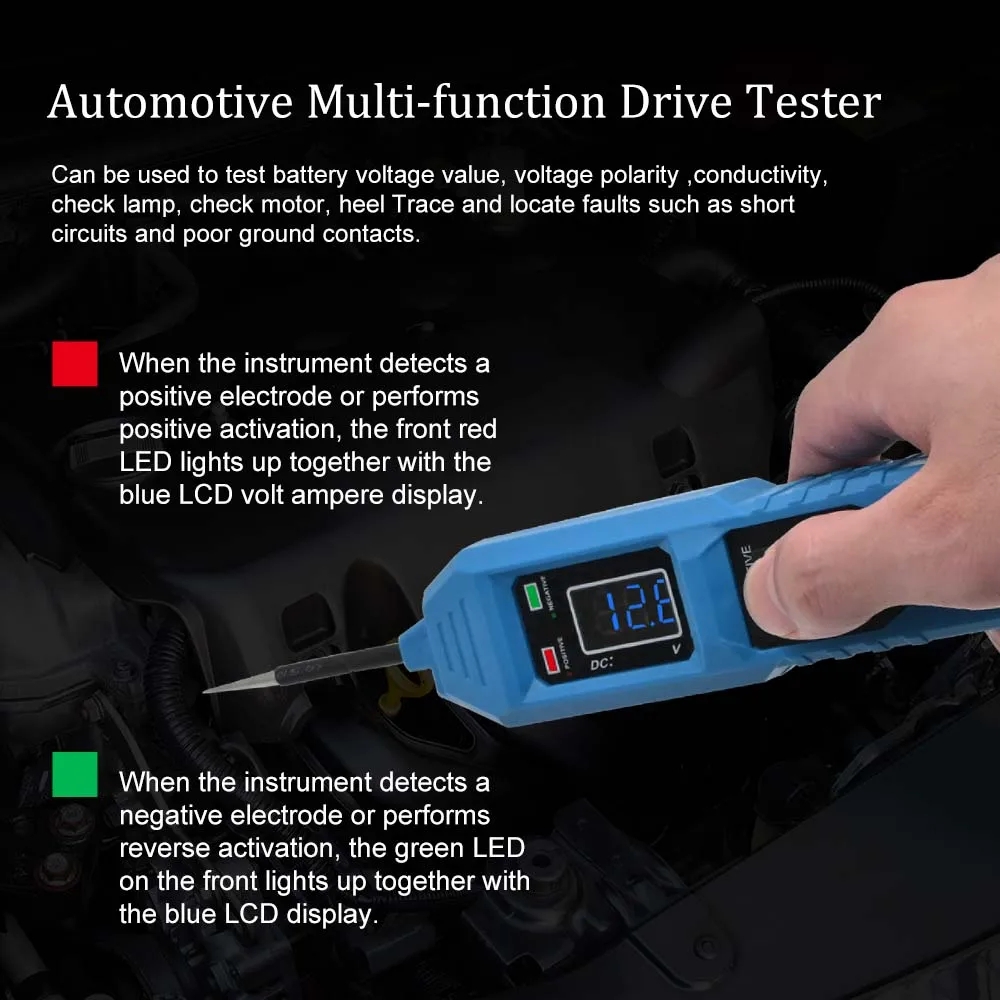

1.)Свяжитесь с датчиком тестера с точкой контакта неизвестной полярности тестируемого аккумулятора.Если светодиод на приборе горит красным, это означает, что испытуемая точка контакта имеет положительное напряжение; Если светодиод на приборе горит зеленым, это указывает на то, что испытуемый контакт имеет отрицательное напряжение;

3.Вкл. тест выкл.

1.Используйте небольшой черный зажим вспомогательного заземления, чтобы зажать один конец испытуемого провода тестера, подключить датчик тестера и поместить датчик тестера в контакт с другим концом тестируемого провода.Если светодиод на приборе загорится зеленым, это указывает на то, что проверенный провод находится в подключенном состоянии;

Если зеленый светодиод на тестере не загорается, это указывает на то, что проверенный провод находится в отключенном состоянии;

4.Испытательные компоненты (офлайн)

1.)Используйте черный зажим вспомогательного заземляющего провода на тестере, чтобы зажать отрицательную клемму тестируемого компонента.

Вспомогательный заземляющий провод подключен к

Нажмите кнопку на тестере к отрицательному полюсу лампы.

Зонд подключен к положительному полюсу лампы

Расположение: в это время светодиод на приборе горит красным, а датчик тестера нажимает переключатель для подключения к положительной клемме тестируемого компонента и заведения его работы;Если светодиод на приборе меняет цвет с красного на зеленый и раздастся звуковой сигнал,

Отсоедините тест и немедленно проверьте, находятся ли компоненты в хорошем рабочем состоянии или вызван ли необходимый рабочий ток компонентов от перегрузки источника питания тестера.

5.Компоненты обнаружения (онлайн)

Если проверенный компонент находится на положительном полюсе (отрицательный полюс с утюгом) передней части UOTOA, нажмите кнопку тестера, чтобы ( ) позиция.В это время светодиод прибора загорится красным, а датчик тестера соприкасается с положительным полюсом тестируемого компонента, чтобы он заработал.

Если проверяемый компонент находится на отрицательной клемме UOTOA, нажмите кнопку тестера обратно в положение (V).В это время светодиод прибора загорится зеленым, а датчик тестера соприкасается с отрицательной клеммой тестируемого компонента, чтобы он заработал.

Когда компоненты делятся на несколько мелких деталей (например, освещение) и необходимо проверить положение контакта каждой маленькой детали, соответствующее используемому розетку, положение контакта отремонтированного компонента можно снять из соединенной розетки.

Используйте небольшой черный зажим с вспомогательным заземлением на тестере, чтобы зажать общую клемму заземления компонента.Нажмите кнопку тестера, чтобы ( ) положение, и светодиод на приборе загорится красным.Используйте зонд, чтобы прикоснуться к металлическому наконечнику на разъеме, чтобы компонент работал.

Если индикатор на приборе меняет цвет и издает звуковой сигнал при звонке, тест должен быть немедленно отключен, чтобы проверить, достигли ли компонентов требуемого рабочего тока для нормальной работы или вызваны ли компоненты перегрузкой источника питания тестер.

6.Работа перемычки

Большой черный зажим на тестере физически фиксируется на вспомогательном заземляющем зажиме, и пользователи могут отключить исходное соединение цепи (например, переключатель управления или автоматический выключатель) для подключения цепей двух черных зажимов тестера для тестирования и обслуживания. .

ПРИМЕЧАНИЕ

7.Тест заземления

Для некоторых компонентов, таких как двигатели, отрицательный полюс должен быть хорошо заземлен, чтобы справиться с сильным потоком тока.Этот тестер может проверить целостность заземления компонентов.

2.)Нажмите положение () на тестере, и светодиод на приборе загорится красным.Испытательный зонд имеет положительный полюс и контактирует с отрицательным полюсом компонента (положение с утюгом на отрицательном полюсе), как можно ближе к одному концу компонента.Плавкий усилитель

Когда заземление хорошее, светодиод на приборе загорится зеленым, а зуммер издает звуковой сигнал. Если заземление плохое или измерительный контакт не находится на земле, светодиод все равно будет гореть красным, а зуммер не раздастся.
