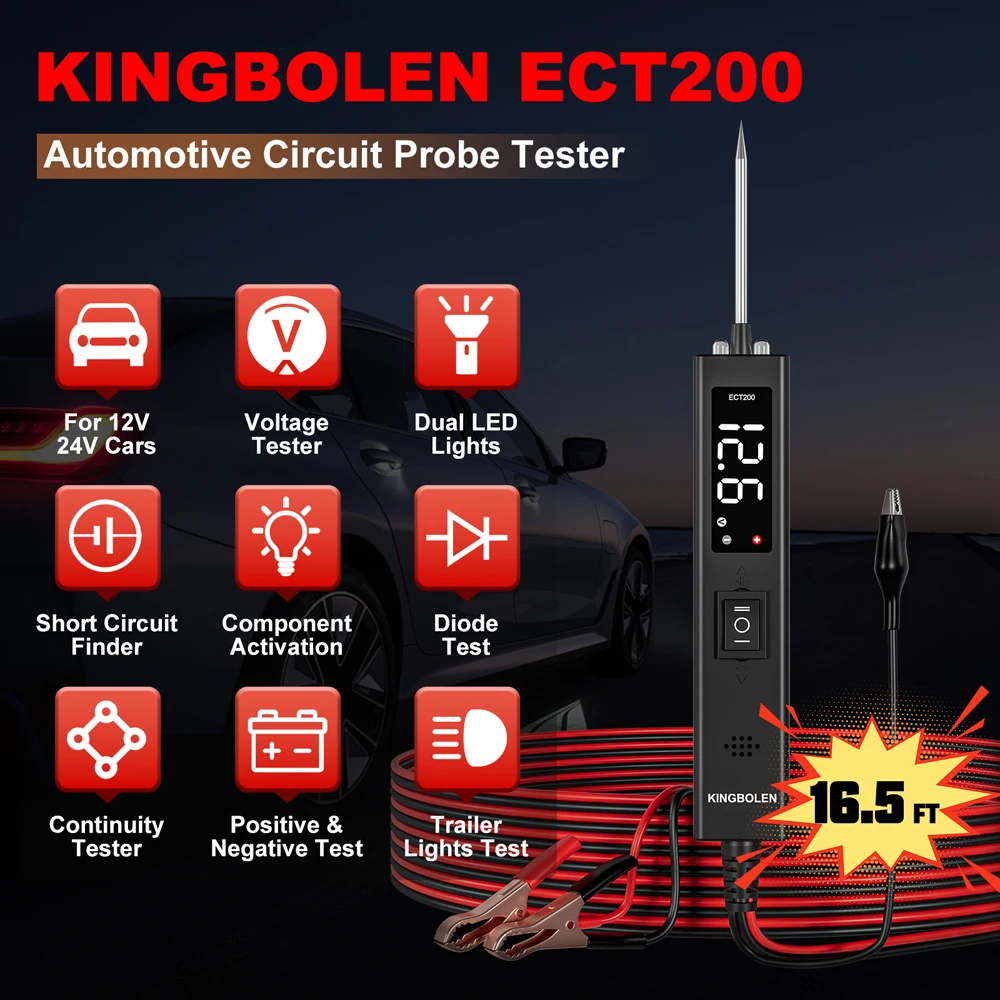

KINGBOLEN ECT200 Автомобильный тестер цепей, датчик мощности 12 В 24 В, автомобильный диагностический инструмент, встроенный сканер электрического напряжения

KINGBOLEN ECT200 Тестер автомобильных цепей Зонд питания 12 В 24 В Автомобильный диагностический электрический сканер напряжения

Автомобильный активатор электрической системы KINGBOLEN ECT200 подходит для диагностики автомобильных цепей напряжением 0 80 В.

Этот продукт имеет компактный дизайн и мощный
по функции. Имеет обратное подключение и защиту от перегрузки.Зонд инструмента можно использовать для проверки проводимости, а также для определения положительного и отрицательного уровня, активации компонентов и других функций, может быстро обнаруживать короткие замыкания и сломанные провода в компонентах электрической системы автомобиля. Это помогает пользователям быстрее и точнее понять проблемы с автомобилем.Это эффективный и современный инструмент тестирования, который может
значительно повысить эффективность работы пользователей.

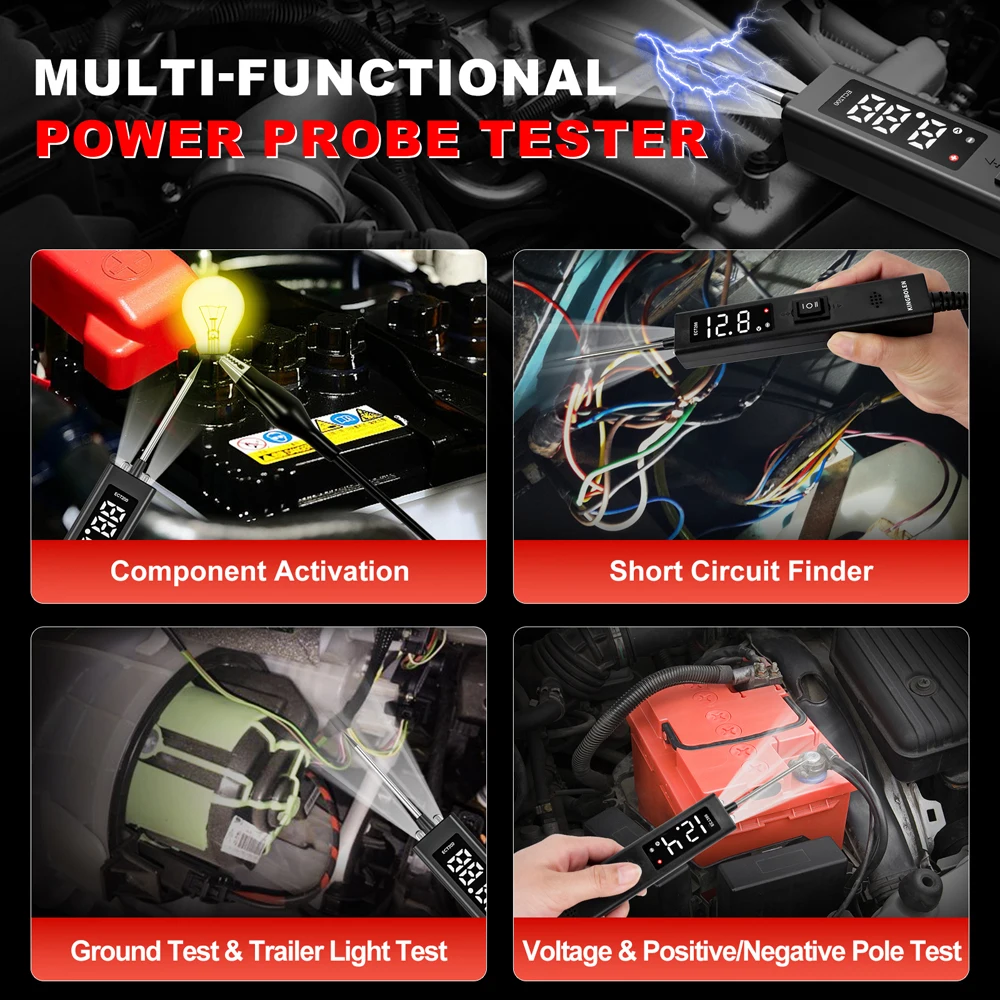

Функция тестера цепей KINGBOLEN ECT200:

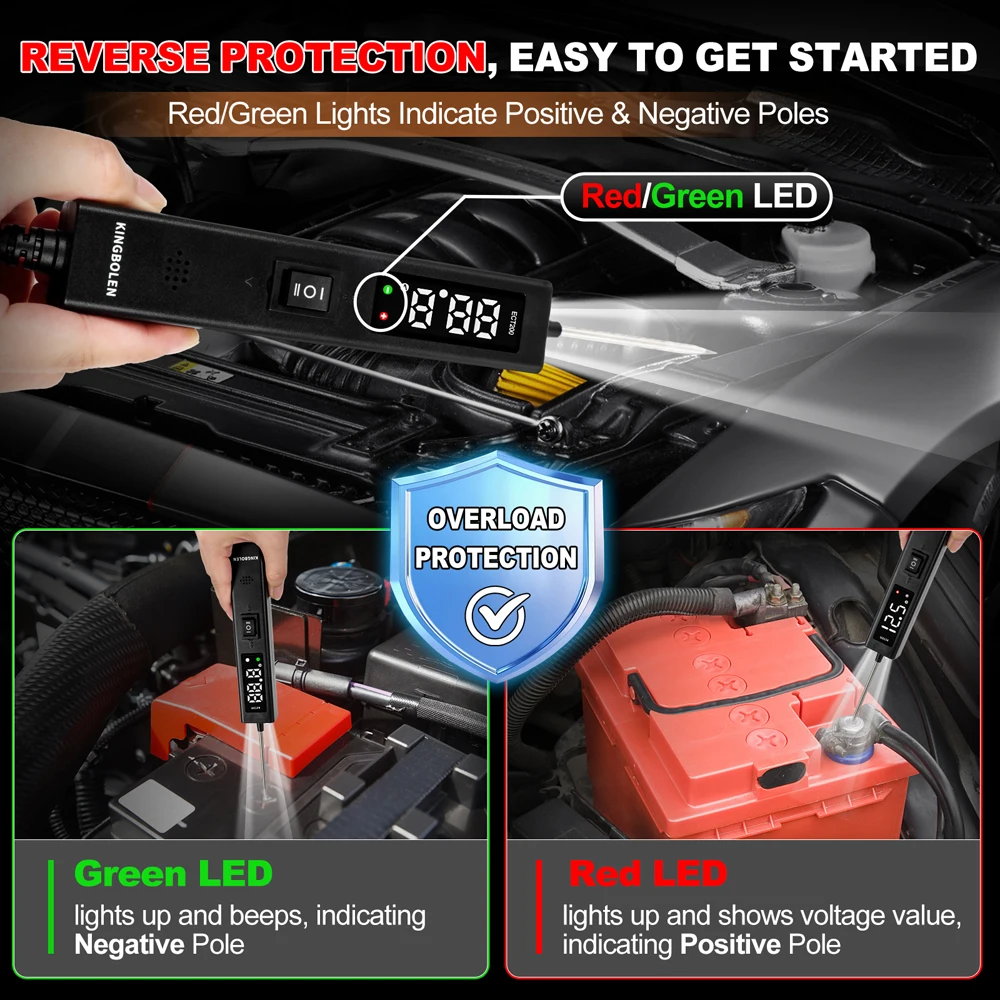

1.Положительный и отрицательный тест

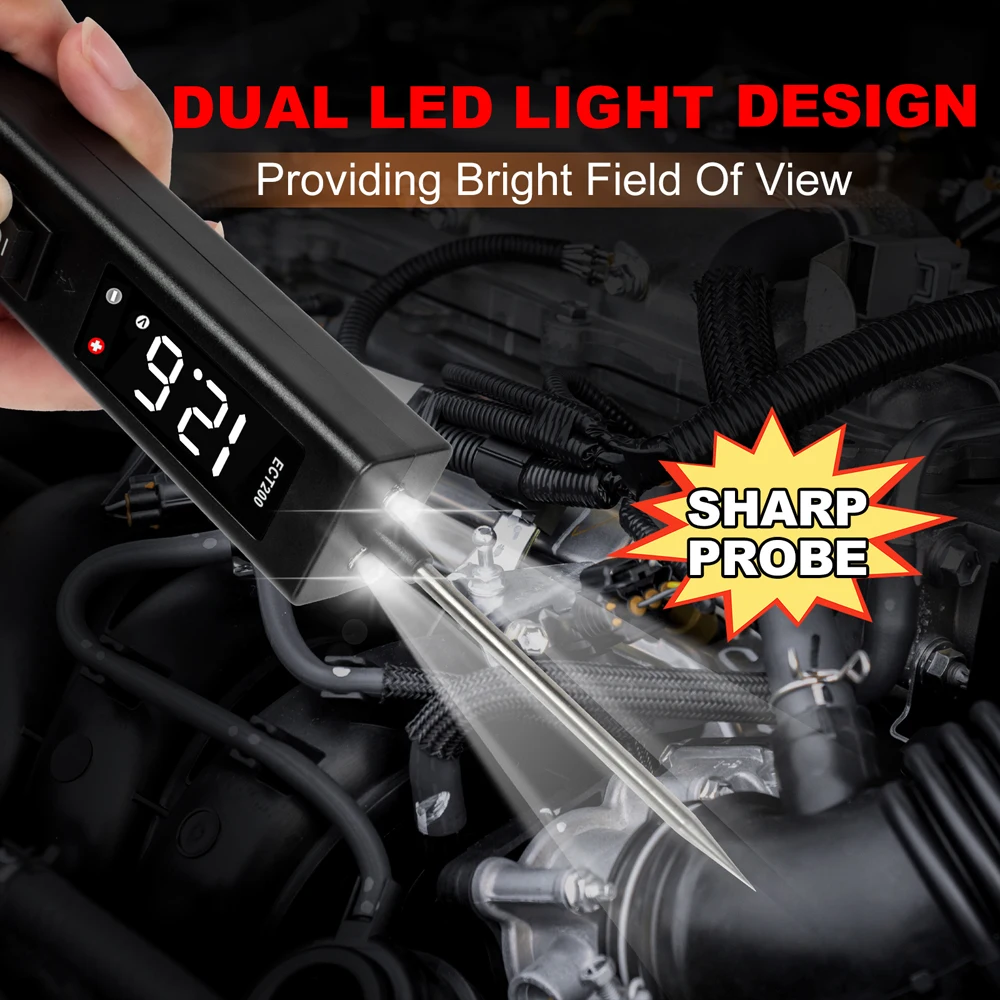

Когда устройство подключено к источнику питания автомобиля,
передние светодиодные фонари будут включены.
Когда датчик касается положительной цепи,
красный светодиод загорится, пока значение напряжения отображается на экранах.
Если зонд контактирует с отрицательной цепью,
зеленый светодиод загорится, пока прозвучит зуммер (напряжение экрана показывает 0,0 В)

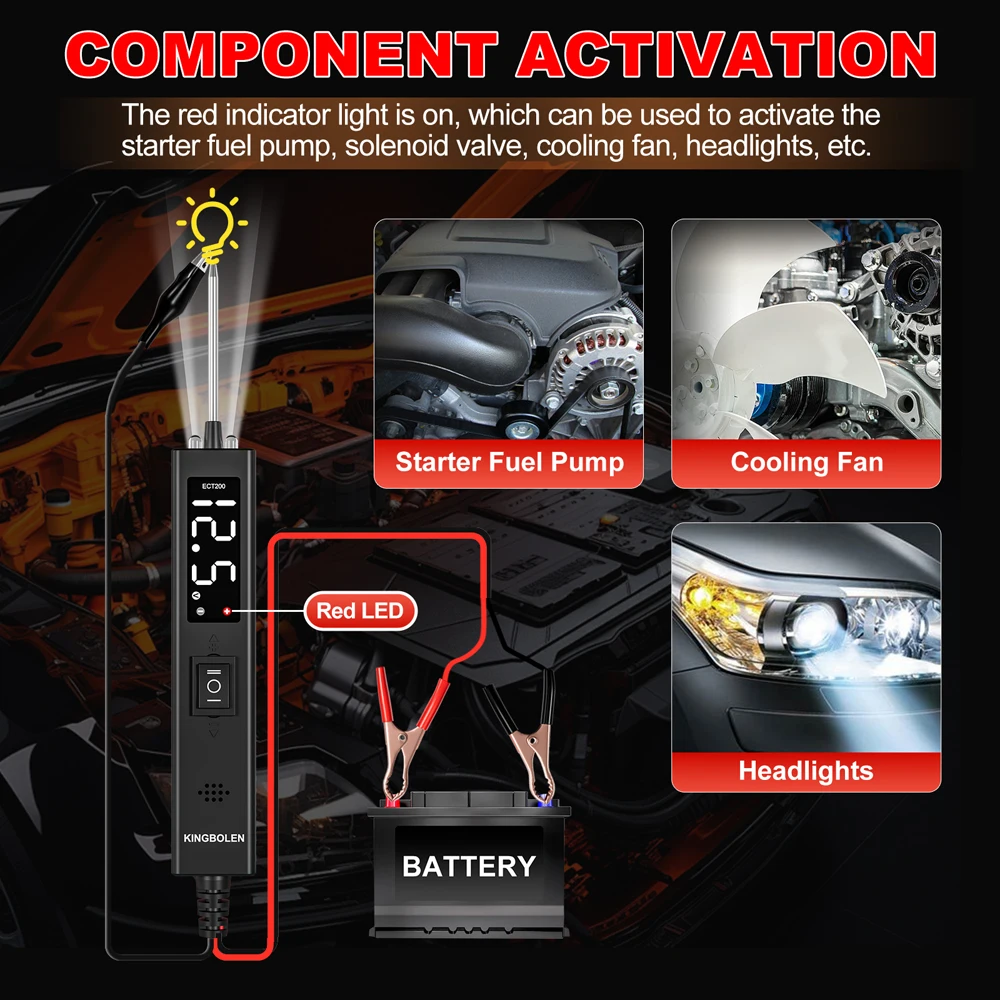

2.Активация компонентов

Для активации можно использовать функцию активации.
такие компоненты, как стартерный топливный насос, электромагнитный клапан, вентилятор, охлаждающий вентилятор, фары и т. д.
Подсоедините вспомогательный зажим заземления к отрицательной клемме испытательной части, подключите контакт зонда к положительной клемме испытательной части, затем нажмите кнопку положительной активации (+), датчик выдаст положительное напряжение, пока значение напряжения смещено на экране, загорится красный светодиод, затем будет активирована испытательная часть.

Зонд может выводить положительное и отрицательное напряжение.
Нажмите кнопку (+), и датчик выдаст положительное напряжение, красный светодиод загорится, пока значение напряжения отображается на экране.Нажмите кнопку (), и датчик выдаст отрицательное напряжение.
Загорится зеленый светодиод и раздастся звуковой сигнал.
Максимальный активированный выходной ток составляет 8А.Оборудование, превышающее 8А, активирует функцию защиты от поездки и снаряжение отправится в поездку.

3.Тест непрерывности

С помощью наконечника зонда и вспомогательного заземляющего провода.
Испытание на целостность можно провести на проводах и компонентах, отключенных от электрической системы автомобиля. Если прошел проверку целостности, загорится зеленый светодиод.

ПРИМЕЧАНИЕ. Не нажимайте переключатель активации во время
тест целостности.

4.Тест на грунт

Используйте зонд, чтобы связаться с отрицательным
терминал компонента и зеленый светодиод устройства загорится, когда пройдет тест на землю

ПРИМЕЧАНИЕ. Не нажимайте переключатель активации во время
обнаружение земли.

5.Тестовые светильники и разъемы прицепа

Подключите устройство к аккумулятору, зажмите
Зажим вспомогательного заземляющего провода к заземлению прицепа, подключите зонд к гнезду разъема прицепа, как показано на рисунке (рис. 9), затем нажмите кнопку (+), чтобы проверить функцию и направление освещения прицепа.

6.Функция перемычки

Черный зажим и вспомогательный провод заземления
непосредственно подключен к устройству, красный зажим отсоединяется от аккумулятора автомобиля, а устройство можно использовать как длинный перемычок.

Пожалуйста, будьте осторожны, чтобы избежать коротких замыканий и перегрузки.
нагрузки, функция перемычки не защищена
автоматический выключатель устройства.

7.Отслеживайте и находите короткие схемы

В большинстве случаев проявляется короткое замыкание
в качестве споткнутого предохранителя или электрического защитного устройства (например, запорного автоматического выключателя).Выполните следующие действия, чтобы отследить и определить короткое замыкание:

Проследите жгут проводов, удалив перегоревший
предохранитель из блока предохранителей, прикасаясь к каждому контакту предохранителя с зондом, отмечая количество или цвет провода и следуя за проводом, насколько это возможно.

Если вы следите за коротким стоп-сигналом, вы должны
сначала просмотрите порог провода, найдите
цвет или количество провода и маркировка его

Если вы следите за коротким стоп-сигналом, сначала ты
придется пройти через провода.если устройство показывает
зеленый светодиод, это означает, что провода закорочены, поэтому аккуратно отрежьте провода и коснитесь датчиком каждого конца провода. Следите за проводом в правильном месте.

Повторяйте этот шаг к короткому замыканию, пока не найдете точное местоположение короткого замыкания.Порогните провод, найдите цвет или количество провода и отметьте его.

Тестер цепей KINGBOLEN ECT200 оснащен кабелями длиной 16,5 см, этого достаточно для проверки цепи спереди назад.

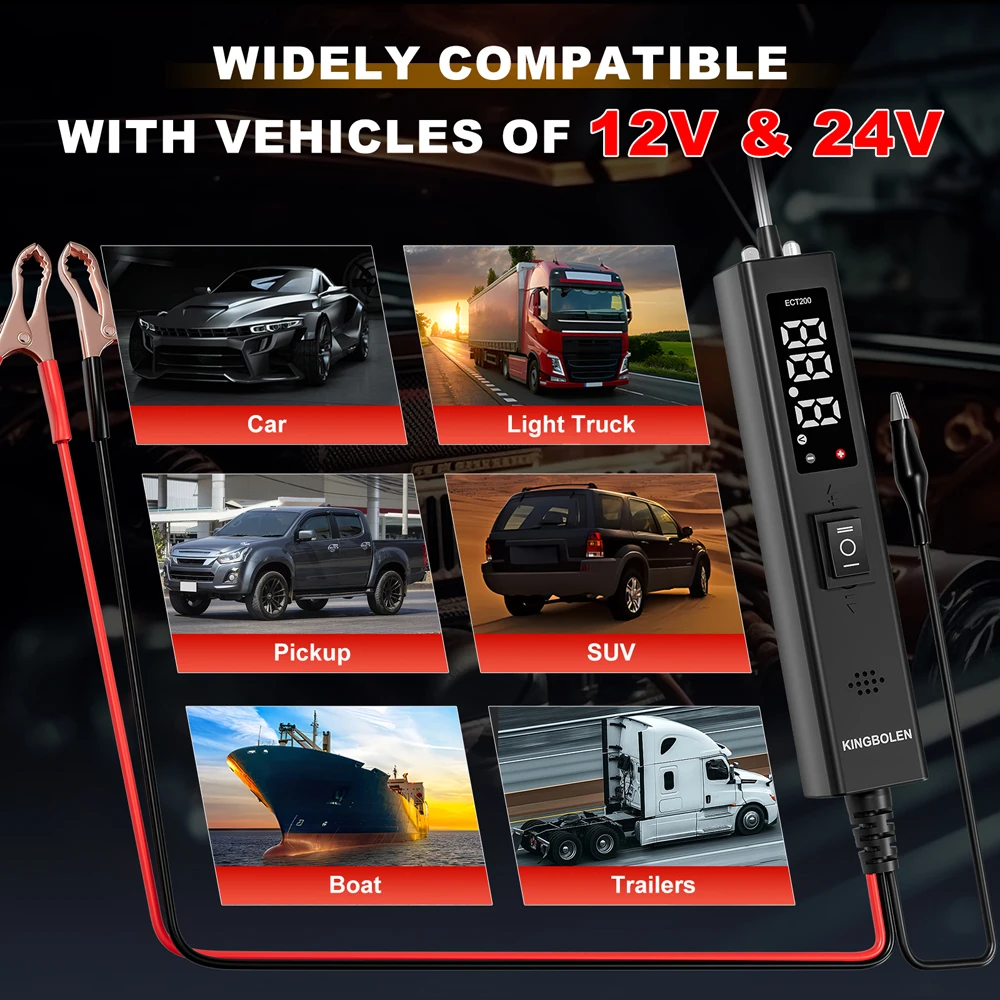

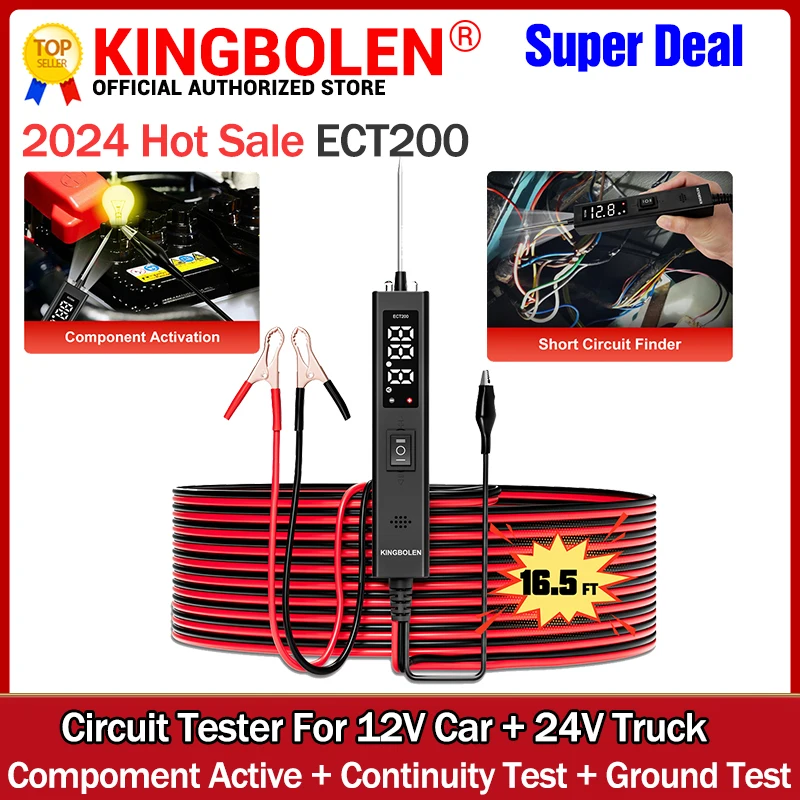

Тестер цепей KINGBOLEN ECT200 поддерживает автомобили с напряжением 12 В и грузовики 24 В!!!

Параметр тестера цепей KINGBOLEN ECT200:

Дисплей: светодиодный экран
Входное напряжение: 8 32 В
Испытательное напряжение: 0 80 В
Рабочий ток: 80 мА
Ток активации: 0 8 А

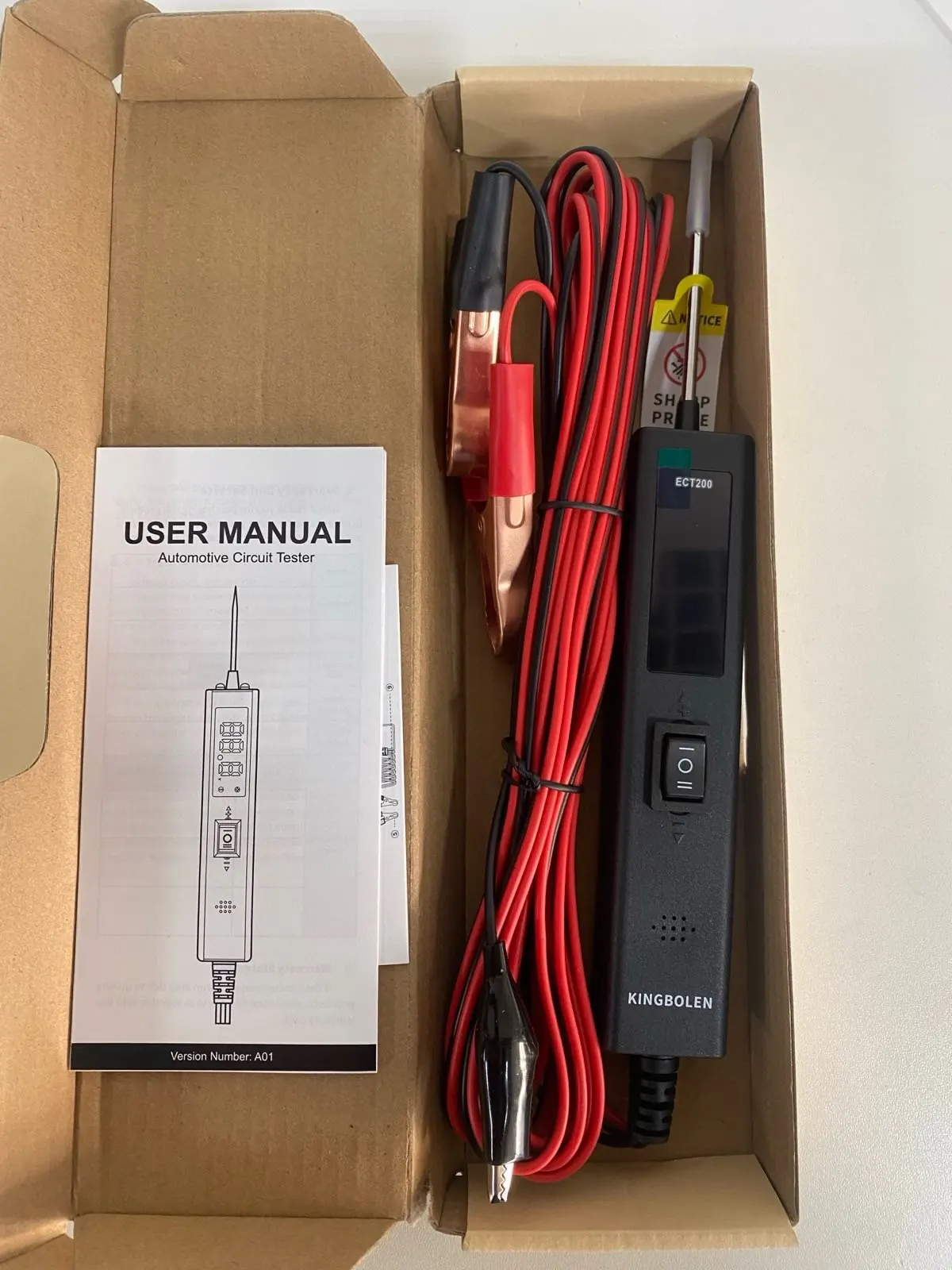

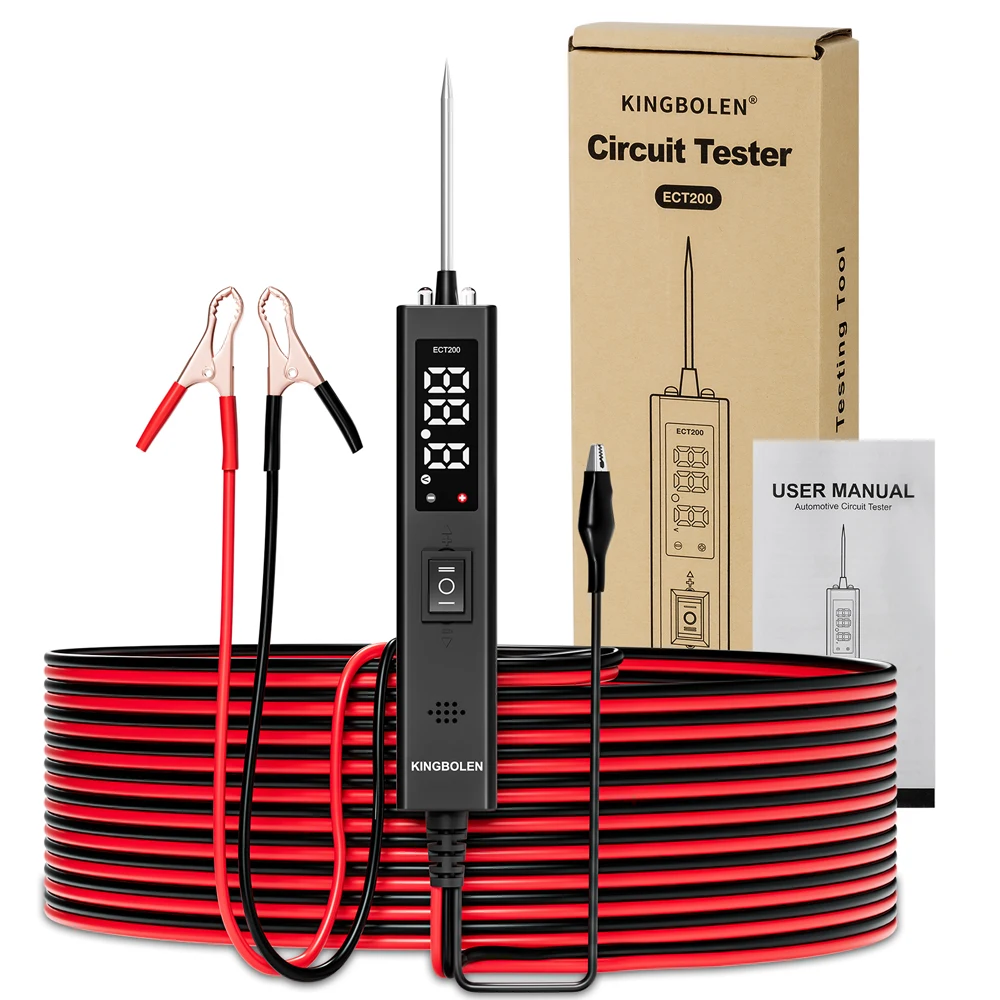

Упаковочный лист тестера цепей KINGBOLEN ECT200:
