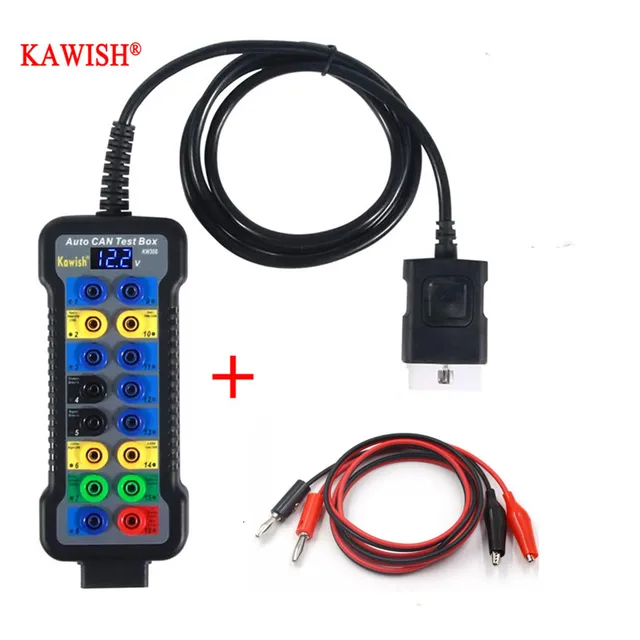

Цифровой Диагностический Сканер OBD2 С Удлинительным Кабелем Для Автомобилей, Тестер Can Line Для 16-контактных Разъемов

МОЖЕТ испробовать коробку проламывания коробки и инструмент развертки ОБД детектора протокола

Одна крышка BreakBox Пять функций

1. OBD2 от мужчины к женщине удлинительная линия:

Длина линии составляет 1,5 метра, она может подключаться между диагностическим соединительным разъемом (DLC) и диагностическим прибором.

2. ВСЕ прорыв сигнала OBD с гнездом типа «банан» 4 мм:

Шестнадцать высококачественных 4-миллиметровых банановых розеток выключают весь сигнал OBD для удобного подключения мультиметра или осциллографа для подробного анализа сигнала.

3. Сигнал OBD обнаруживает:

Шестнадцать светодиодных индикаторов обнаруживают сигнал OBD. Светодиоды при обнаружении сигнала вывода дисплея, мигающие светодиоды

Для работы ЭБУ светодиод может обнаруживать ШИМ (J1850) VPW (J1850) ISO 9141-2,DIS/ISO 14230-4 (автомобиль 12 В и дизель 24 В) CAN-шина (J-2284) (SAEJ1939) Сигнал питания и сигнал заземления.

4. Монитор напряжения батареи:

3-значный синий светодиод (Разрешение: 0,1 В) Вольтметр может непрерывно отображать числовое напряжение, измеряя ряд от 8-30В. Так КОРОБКА не только может обнаружить сигнал автомобиля но также может обнаружить некоторый из дизельного сигнала например дизель К-линии Л-линии и МОЖЕТ повезти на автобусе (САЭДЖ 1939)

5. С функцией фонарика разъема OBD:

Штекерный разъем OBD с функцией фонарика и кнопкой, при работе в темноте фонарик будет очень полезен

Назначения булавки

LЭДЛиGHTВДIcatiНа	ПиН #SАВДEСЯGNATIНа
РеДLEД	16-BatteryPowerOnwhenpluggedintoDLC 16-BatteryPowerOnwhenpluggedintoDLC
	4-ChassisGroundOnwhenpluggedintoDLC 4-ChassisGroundOnwhenpluggedintoDLC
	5-SignalGroundOnwhenpluggedintoDLC 5-SignalGroundOnwhenpluggedintoDLC
ГREEНLEД	7-KLine(ISO9141-2andISO14230-4)
	15-LLline (ISO9141-2andISO14230-4)
КричатьOWOWLEД	2-автобус + строка SAEJ1850(PWM/VPW)
	10-Bus-LineofSAEJ1850 (ШИМ) 10-Bus-LineofSAEJ1850 (ШИМ)
	6-CANHighofSAEJ2284(ISO15765-4)
	14-CANLowofSAEJ2284(ISO15765-4)
БлUELEД	1-OEMДискреционный
	3-OEMДискреционный
	8-OEMДискреционный
	9-OEMДискреционный
	11-OEMДискреционный
	12-OEMДискреционный
	13-OEMДискреционный

Параметры продукта

Рабочее напряжение	8 В-30 В
Максимальная нагрузка:	Upto5.0ampoutput
Рабочая температура	0 -50
Среда хранения температура	-20 -70
Относительная влажность	60%
Вольтдисплеи	3-цифровой светодиод (Разрешение: 0,1 В)
Блок веса
Банановые розетки	16 выходx 4,0 мм Диаметр со светодиодом Ламповые показания
Обнаруженные Протоколы:	ШИМ (11850),VPW(11850),ISO 9141-2, DIS/ISO14230-4,CANbus (1-2284)(SAE11939)
