Инструмент интеллектуального обнаружения VENU-i Pro TPMS

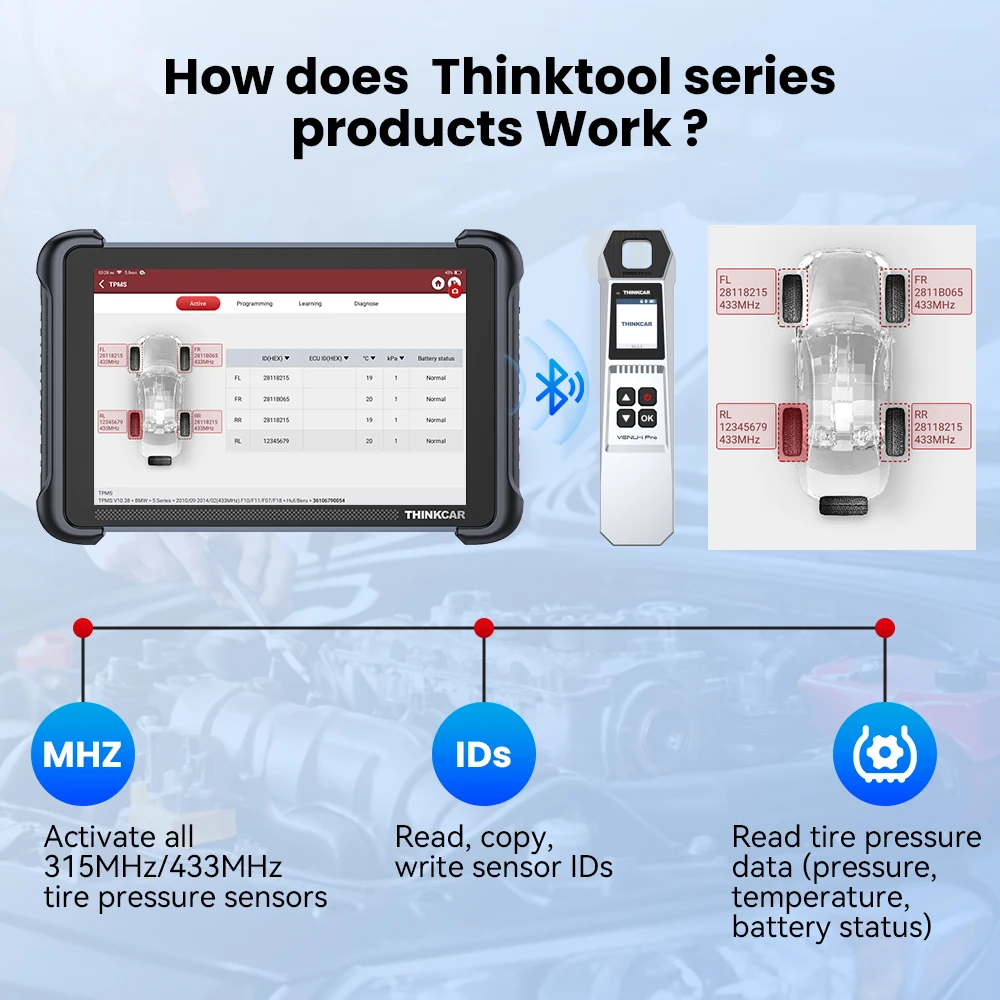

VENU-i Pro можно использовать с THINKDIAG+ или приложением i-VENU для активации датчиков, программирования датчиков и копирования функции ID датчика; с интегрированным диагностическим оборудованием THINKCAR для активации датчиков, программирования датчиков, обучения и выполнения диагностических функций.

Войдите в функцию TPMS автомобиля

Разместите устройство VENU-i Pro рядом с колесной ступицей автомобиля и нажмите кнопку «OK» на устройстве для активации датчика автомобиля. Активация датчиков давления в шинах для всех четырех шин поочередно.

Программирование датчиков

Режим 1: Автоматическое создание идентификатора

Система автоматически создает идентификатор датчика. Поместите датчик Star Card в круглое отверстие над устройством для программирования, затем вернитесь на страницу активации после программирования и нажмите кнопку "ОК" на устройстве VENU-i Pro, чтобы активировать его.

Совет: Функция [Обучение] также необходима после завершения автоматического создания программирования идентификатора датчика.

Режим 2: Ручной идентификатор

Создание текущего идентификатора датчика в автомобиле доступно, его можно запрограммировать с помощью ручного ввода оригинального идентификатора датчика автомобиля.Выберите шины автомобиля и нажмите «Создать вручную», чтобы ввести идентификатор и запрограммировать его.

Совет: если вы решите создать идентификатор датчика вручную, вам нужно будет выполнить функцию «Обучение» после завершения программирования.Если введено оригинальное идентификатор датчика, функция обучения не требуется.

Режим 3: Активационная копия

Оригинальный датчик автомобиля необходимо сначала активировать, чтобы получить идентификатор оригинального датчика автомобиля, а затем записать идентификатор оригинального датчика автомобиля в датчик, который будет заменен, копируя идентификатор датчика на датчик StarCard.

(1) Активируйте оригинальный датчик автомобиля, данные датчика будут отображаться на устройстве после успешной активации.

(2) Разместите датчик StarCard рядом с верхней частью устройства VENU-i Pro и запрограммируйте его.

(3) Нажмите кнопку [OK], чтобы запрограммировать скопированные данные датчика для записи в датчик. Программированный датчик, выполненный этим методом, устанавливается непосредственно на шины, которые будут установлены на транспортное средство. Индикатор предупреждения TPMS автомобиля автоматически отключится.

Совет: перед использованием активации копирования важно убедиться, что оригинальный датчик может быть активирован.

Режим 4: копирование OBD

Сначала подключите диагностическое оборудование к диагностическому разъему автомобиля.Считайте данные датчиков автомобиля, выполнив [Чтение идентификатора ECU], а затем записайте считанные данные датчиков автомобиля в датчик Star Card путем копирования.(1) Подключите диагностическое оборудование к диагностическому разъему автомобиля и нажмите [Считать ECUID], чтобы считать информацию об идентификаторе датчика автомобиля.

(2) Выберите шину для работы, нажав функцию [Копировать через OBD].

(3) Разместите датчик THINKCAR рядом с верхней частью устройства VENU-i Pro и запрограммируйте его.

(4) Идентификатор ЭБУ записывается в датчик THINKCAR после завершения программирования.

3. Обучение

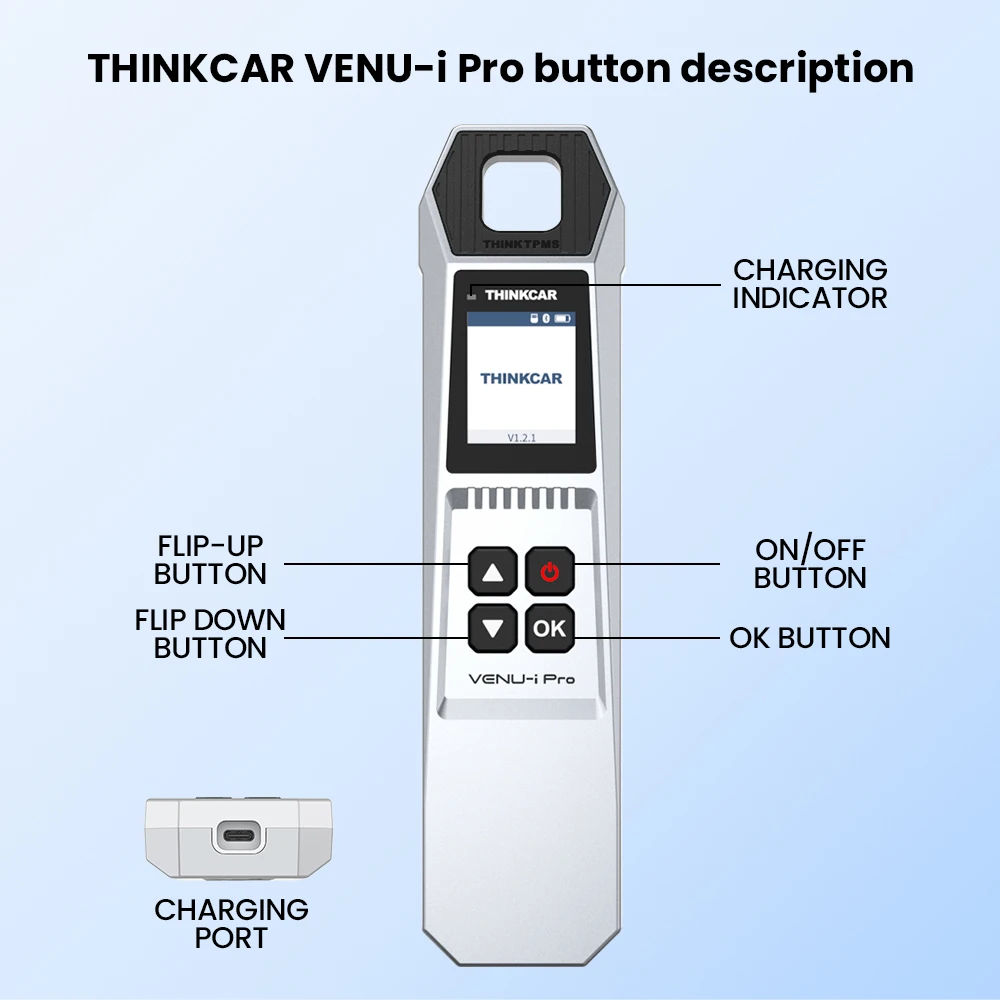

Нажмите [Обучение], чтобы просмотреть методы обучения автомобиля и информацию о оригинальных датчиках.Обзор продукта

1. Кнопка с откидным механизмом: Переключайте шины или переворачивайте страницы вверх.

2. Кнопка опускания: Переключите шины вниз или переверните страницу

3. Кнопка включения/выключения: нажмите и удерживайте, чтобы включить/выключить устройство.

4. Кнопка OK: Для активации кнопки запуска программирования или для входа в кнопку подтверждения функции.

5. Порт зарядки: порт зарядки TYPE-C и USB-порт для отладки системы разработки.

6. Индикатор зарядки:

Индикатор горит красным во время зарядки.

зеленый для полной зарядки.
