Адаптер JVS-USB-контроллера на основе MP07- IONA-US для JVS-системы TTX2, TTX3, Sega naomi1, naomi2

ИНТРУКЦИИ:

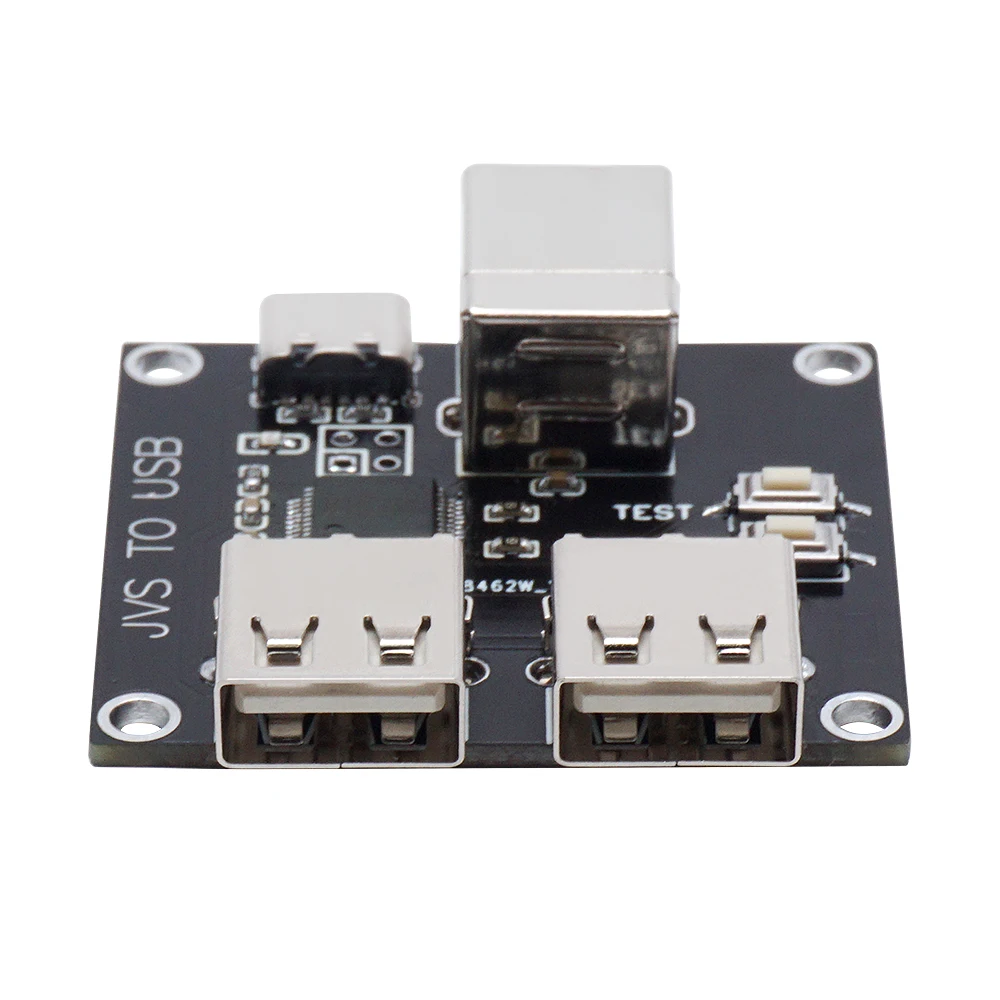

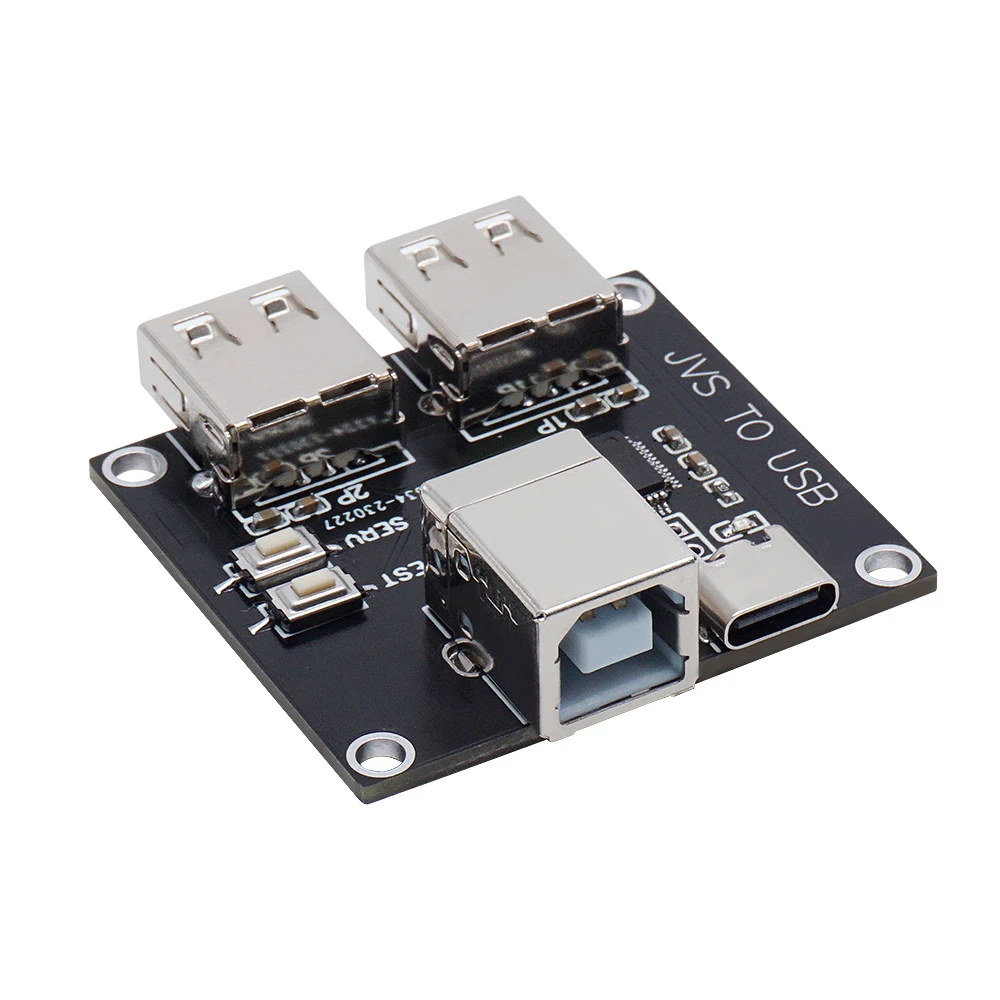

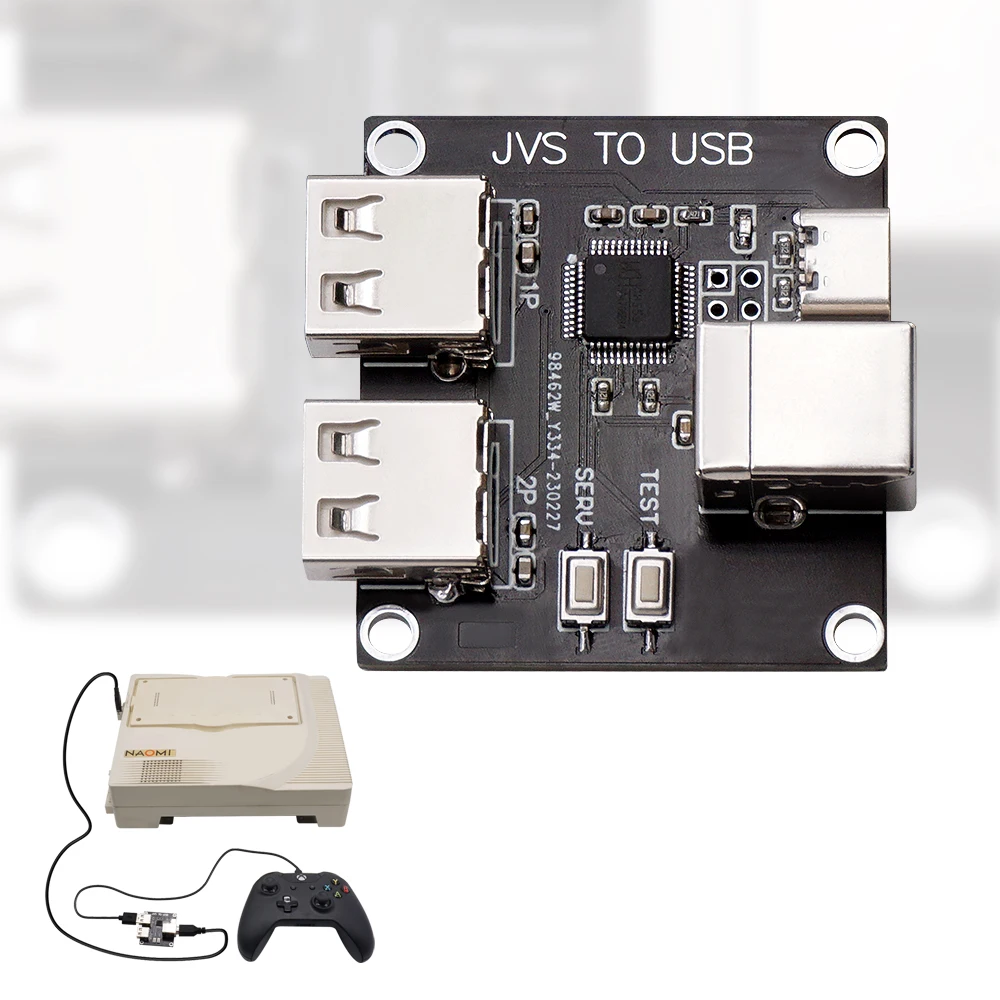

IONA-US-это плата для подключения геймпадов USB к аркадным системам на базе JVS. Для систем на базе JVS со стандартным источником питания, видео-и аудиовыходами, таких как exA-Arcadia/Taito TypeX2, с адаптером контроллера вы можете использовать стандартные USB-геймпады для игр.

Руководство по использованию

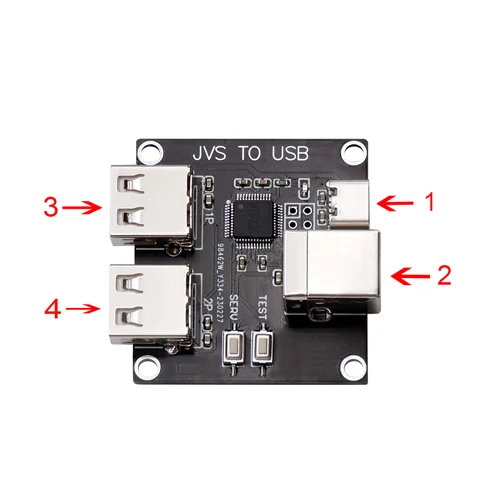

1. Подключите порт USB Type C для источника питания. Он не требует подключения для передачи данных, так как ожидается, что он обеспечит питание 5 В для IONA. Зарядное устройство USB будет доступно. Конечно, USB-порт ПК может поддерживать необходимую мощность. Система JVS на базе ПК может иметь порт для этого использования, например, exA-Arcadia имеет скрытые порты USB. Но если вы хотите использовать устройство, которое требует много энергии, питания через USB-шину от ПК может быть недостаточно, и IONA становится нестабильной.

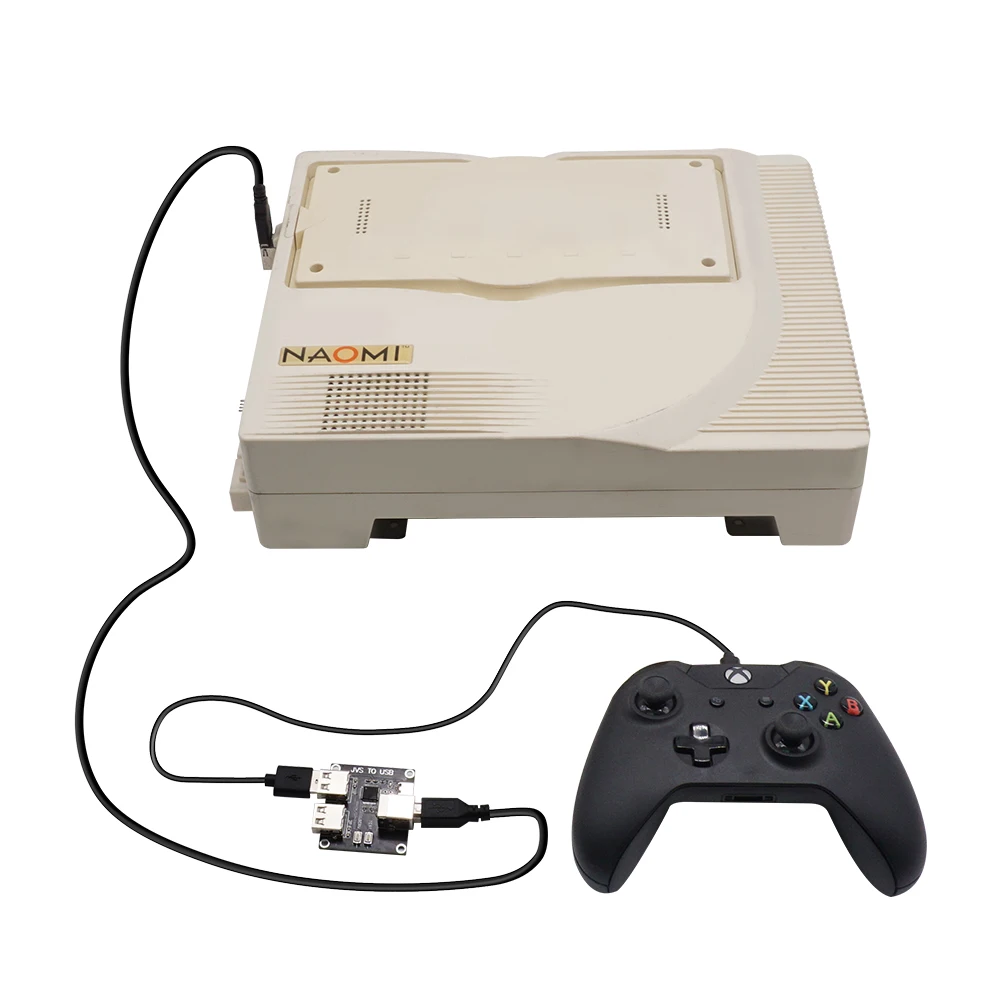

2. Подключите порт JVS к системной плате JVS. Вы можете использовать обычный USB-кабель.

3. Подключите USB-геймпады в любое время. Вы можете подключаться и отключаться даже во время активной шины JVS.

Когда подается питание, светодиод начинает мигать. Как только адрес назначен через шину JVS, загорится светодиод. Он снова начнет мигать, если IONA получит сигнал сброса через шину JVS.

Особенности

Совместимость с контроллерами Xbox 360 / Xbox One Series/PS4/PS3/switch.

Пользовательский макет кнопок, отображение не более 12 физических кнопок на произвольные Логические кнопки для JVS.

Быстрый огонь, включите режим быстрого огня на каждую физическую кнопку.

Постоянные конфигурации, хранить и восстанавливать не более 10 наборов конфигурации макета кнопок, настроек быстрого огня и скорости

Обновления прошивки. Для исправления ошибок или для улучшения совместимости доступны обновления прошивки.

Режим Twin Stick. Когда контроллер PS4 подключен к USB-порту 1P, нажмите кнопку PS, переключив режим работы между нормальным режимом и режимом Twin Stick.

Режим Маджонга. Когда подключена USB-клавиатура, поддерживающая режим загрузки, хотя поддерживаются почти все клавиатуры, IONA переключается в режим Маджонга.

Настройки

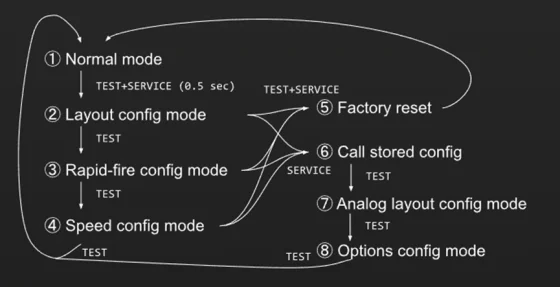

Транзитные режимы работы

При загрузке IONA работает в обычном режиме. Режимы работы переходят при нажатии кнопок ТЕСТ и СЕРВИС на плате IONA.

Нормальный режим (светодиод мигает или горит, в зависимости от состояния шины JVS)

Работает как контроллеры ввода-вывода JVS с выбранными настройками.

Режим конфигурации макета (светодиод-Быстрое мигание)

При одновременном нажатии TEST и SERVICE он переходит в режим конфигурации макета. Вам нужно одновременно нажимать как минимум на 0,5, так и не более 5 секунд. Вам не нужно толкать их точно вместе, например, удерживая TEST вниз и нажав кнопку SERVICE будет работать.

В режиме макета кнопок вы выберете Физические кнопки в следующем порядке: монета, старт, кнопка от 1 до 10. Если вы нажмете несколько кнопок вместе, вы можете назначить несколько физических кнопок в одну кнопку. Вам также не нужно нажимать на них в кратчайшие сроки. Когда вы нажимаете кнопку, IONA начинает запись всех нажатых кнопок, пока все кнопки не будут отпущены, а затем назначает их все целевой кнопке. Вы продолжаете эту последовательность, пока все 12 кнопок не будут сопоставлены. Если вы покинете этот режим до настройки всех, оставшиеся кнопки останутся без назначения. Если вы не настраиваете кнопку, в исключительных случаях IONA вообще не обновляет макет и переходит в следующий режим.

Режим настройки быстрого огня (мигает светодиод)

Вы можете нажать несколько физических кнопок, для которых включен Быстрый огонь. Точно так же и сроки не должны быть точными. Вы можете попробовать несколько раз, пока существующие из этого режима.

Режим настройки скорости (светодиод-медленное мигание)

Вы можете выбрать скорость быстрого огня кнопками 1 - 6. Кнопка 1 - 6 означает не Физические кнопки, а кнопки, отображаемые в пользовательском макете. Каждая Кнопка 1 - 6 сопоставлена с 30/20/15/12/10/8,5 fps. Вы можете попробовать в любое время, пока не выйдете из режима. Если вы нажмете несколько кнопок, будет снижена более высокая скорость. Если время выпуска отличается, берется последний.

Выбранные выше настройки будут храниться постоянно.

Сброс к заводским настройкам (светодиодная вспышка)

Вы можете сбросить все настройки и восстановить настройки по умолчанию, нажав ТЕСТ и ОБСЛУЖИВАНИЕ вместе вне обычного режима. Светодиод мигает, затем автоматически возвращается в нормальный режим.

Конфигурация магазина вызовов (светодиод выключен)

Вы можете войти в режим вызова сохраненной конфигурации, нажав кнопку SERVICE вне нормального режима. Нажатие кнопки 1 - 10 в пользовательском макете вызовет набор конфигурации 1 - 10. Исходный Набор для заводских настроек-1. Вы можете снова вызвать другую конфигурацию до выхода из режима, снова нажав SERVICE. Он возвращается в нормальный режим, если прошивка старше 1,40, нажав SERVICE. В противном случае версия 1,40 и более поздняя, нажатие TEST переходит в режим настройки аналогового макета.

Режим настройки аналоговой раскладки (светодиод-Быстрое мигание)

Вы можете выбрать 6 входов для отчетов аналогового сигнала. Аналоговые входные значения запоминаются как базовые значения при входе в этот режим. Вы можете перемещать аналоговый джойстик или триггер, которые распознаются как аналоговые входы. Вы можете переместить его вправо, вниз или нажать для нормальной полярности. Если вы хотите отодвинуть его, вы можете переместить его в противоположную сторону. Как только вы перестанете перемещать джойстик или спусковой крючок и Вернете его в исходное положение, ввод будет записан. Вам нужно повторить те же шаги для аналогового входа от 1 до 6, 6 раз. Вы можете выйти из этого режима, нажав TEST, и следующие задания просто пропущены и используются предыдущие настройки.

Режим настройки опций (светодиод-мигает)

Вы можете выйти из режима настроек, нажав ТЕСТ, но параметры будут установлены с помощью кнопок P1 при выходе из режима, как показано ниже. Номер кнопки является логическим в зависимости от вашего индивидуального макета. Настройки по умолчанию-все выключены.
